燃气专用全启式安全阀

用途

燃气专用全启式安全阀适用于工作温度-40~+80℃天然气、液化石油气、氨气等和类似非腐蚀性介质的设备和管路上。当设备内介质压力异常升高到规定值时,燃气专用全启式安全阀自动开启,继而全量排放,当压力降低到规定值时,燃气专用全启式安全阀自动关闭,保证煤气管道的设备安全运行。

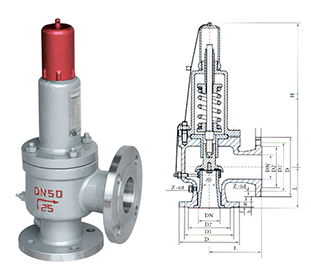

燃气专用全启式安全阀
燃气专用全启式安全阀

外形及连接尺寸

公称通径DN(mm)
Nominal diameter
尺寸 Dimensions(mm)
do L L1 DN
25 15 110 95 32
32 20 115 100 40
40 25 120 110 50
50 32 135 120 65
80 50 170 135 100
100 65 195 175 125
150 100 255 230 175
200 125 300 260 250

主要零部件材料

NO. 零件名称Name of part A42F 材料 Materials
1 阀座Nozzle 2Cr13
2 阀体 Body WCB
3 调节阀 Adjusting ring 2Cr13
4 反冲盘 Disc holder 2Cr13
5 阀瓣 Disc 2Cr13+PTFE
6 导向套 Guide sleeve 2Cr13
7 阀盖 Bonnet ZG230-450
8 弹簧 Spring 50CrVA
9 阀杆 Stem 2Cr13
10 调整螺杆 Adjusting bolt 45
11 阀帽 Cap ZG200-450

注:
1.本网页的燃气专用全启式安全阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
