管夹阀

产品简图

GJ6B41×-6L常闭型气动管夹阀 GJ41×-6L管夹阀
GJ6B41×-6L常闭型气动管夹阀 GJ41×-6L管夹阀

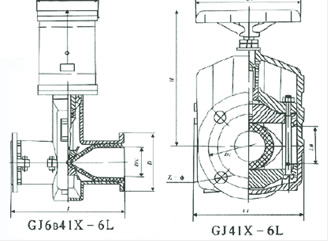

GJ6B41×-6L常闭型气动管夹阀 GJ41×-6L管夹阀总装图
GJ6B41×-6L常闭型气动管夹阀 GJ41×-6L管夹阀总装图

主要性能规范

工作温度 适用介质
≤85℃ 矿浆、磨料、干湿型粉尘类

注:此为本厂基型产品适用温度,如有不同要求请参阅前页说明进行选择。

主要零件材料

名称 材料
阀体 铝合金
套管 橡胶
阀杆 铸钢、碳钢
压杆 铝合金
手轮 铸铁
托架 球墨铸铁

主要外形及连接尺寸

公 称 通 径 公称压力 /MPa 工作压力 /MPa L D D1 Z-Фd H1 H2 Do 重量 /?K
DN/mm NPS/inch
15 1/2 1.6 1.6 108 95 65 4-14
20 3/4 117 105 75 4-14 93 103 66 3
25 1 127 115 85 4-14 100 112 66 4
32 1 1/4 146 140 100 4-18 127 144 96 6.5
40 1 1/2 159 150 110 4-18 136 156 96 7.5
50 2 1910 165 125 4-18 151 177 118 10
65 2 1/2 1.0 1.0 216 185 145 4-18 183 213 165 16
80 3 254 200 160 8-18 198 273 230 23.5
100 4 305 220 180 8-18 266 320 280 34
125 5 356 250 210 8-18 319 286 280 44
150 6 406 285 240 8-22 380 453 368 67.5
200 8 0.6 521 340 295 8-22 506 626 400 141.5
250 10 635 395 350 12-22 598 734 500 229
300 12 0.4 749 445 400 12-22 698 778 560 321
350 14 749 505 460 16-22 723 883 560 360
400 16 0.25 - 565 515 16-26 868 1078 640 584

采用标准 设计与制造:Q/JBGN02 结构长度:Q/JBGN02 法兰连接尺寸:JB78(PN1.0MPa)

注:
1.本网页的管夹阀(衬里阀门)结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
