蜗轮传动通风蝶阀

产品概述

TD341W蜗轮传动通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。TD341W蜗轮传动通风蝶阀驱动力矩小,启闭灵活,操作方便。阀体上设置有密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热胀冷缩造成的卡死现象。上海赛泰阀门有限公司生产的TD341W蜗轮传动通风蝶阀可配备多种驱动装置,如手动装置,涡轮传动装置,起动装置,电动装置。通风蝶阀广泛用于冶金、石化、电力、建材、矿山等工业管线,对介质气体起控制或调节作用。

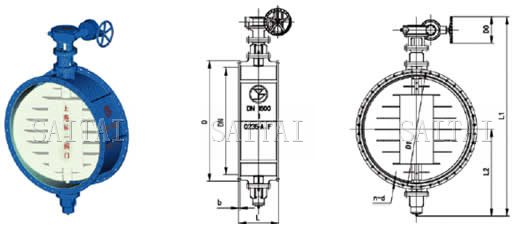

蜗轮传动通风蝶阀外形尺寸图
蜗轮传动通风蝶阀外形尺寸图

主要外形连接尺寸

DN D D1 L L1 L2 n-Фd b
300 405 370 120 716 220 8-12 10
350 455 420 140 786 240 8-14 10
400 505 470 140 924 270 12-18 10
450 570 530 160 999 295 12-18 10
500 620 580 160 1079 325 12-18 10
600 720 680 180 1140 380 16-18 12
700 820 780 180 1240 430 16-18 12
800 920 880 200 1350 490 16-18 12
900 1040 990 200 1450 540 16-18 14
1000 1140 1090 220 1550 590 20-18 14
1100 1240 1190 220 1800 640 20-18 14
1200 1340 1290 240 1900 690 20-18 14
1300 1440 1390 240 2020 760 20-18 16
1400 1540 1490 260 2120 810 24-18 16
1500 1640 1590 260 2220 860 24-18 16
1600 1740 1690 280 2390 980 24-18 16
1700 1840 1790 280 2590 1030 28-22 16
1800 1940 1890 300 2709 1096 28-22 16
1900 2040 1990 300 2826 1146 32-22 16
2000 2150 2090 320 2926 1196 32-26 16
2200 2360 2300 340 3126 1296 36-26 18
2400 2560 2500 360 3326 1396 36-26 18
2600 2760 2700 380 3526 1496 40-26 18
2800 3960 2900 400 3726 1596 40-26 18
3000 3190 3110 400 4098 1698 44-30 20
3200 3390 3310 440 4338 1798 44-30 20
3400 3590 3510 440 4578 1898 48-30 20
3600 3790 3710 480 4780 1998 48-30 20
3800 4000 3910 480 5000 2098 52-30 22
4000 4210 4120 520 5200 2210 52-30 22

注:
1.本网页的蜗轮传动通风蝶阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
