消防专用信号蝶阀

产品概述

BWSX中线型对夹消防专用信号蝶阀是引进国外先进技术而自行开发的中线型蝶阀,BWSX中线型对夹消防专用信号蝶阀具有结构简单、密封可靠、开启轻便、寿命长、维护方便等优点。故被广泛的应用于给排水、建筑消防等系统各种管道上,尤其在消防管路中。上海赛泰阀门有限公司生产的BWSX中线型对夹消防专用信号蝶阀可明白无误的显示出阀门开关状态,具有直观、清晰、可靠的反映出消防系统中的工作状态,所以广泛、大量的适用于消防系统中。

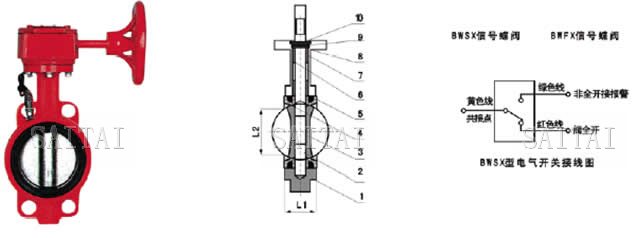

BWSX中线型对夹消防专用信号蝶阀总装图
BWSX中线型对夹消防专用信号蝶阀总装图

主要零件材料

序号 零件名称 材质 序号 零件名称 材质
1 阀体 球铁、铸钢 7 密封圈 NBR.EPDM
2 阀轴 SUS410/SUS316 8 圆垫片 SUS316/黄铜
3 蝶板 球铁喷塑、不锈钢 9 对开环 SUS316/黄铜
4 阀座 EPDM,PTEE 10 挡圈 弹簧钢
6 衬套 青铜、聚四氟乙烯

主要技术参数

公称通径 公称压力 工作温度 密封试验 轻度试验 适用介质
DN50-400mm 1.0/1.6/2.5Mpa -10℃-80℃ 1.1倍公称压力 1.5倍公称压力 水、油、气

主要外形连接尺寸

DN 50 65 80 100 125 150 200 250 300 350 400
H 268 287 309 342 376 410 495 565 849 985 1109
H1 70 76 86 104 118 132 167 198 239 267 309
L1 43 46 46 52 56 56 60 68 68 78 102
L1 32 47 65 91 112 146 194 242 292 325 380
L3 245 245 245 245 245 245 400 400 400 400 431
Ф1 152 152 152 152 152 152 300 300 305 305 290

注:
1.本网页的消防专用信号蝶阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
