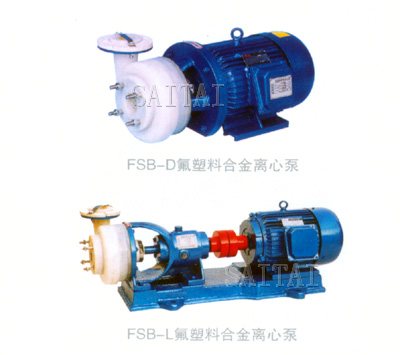

FSB型氟塑料合金离心泵

FSB型氟塑料合金离心泵(简称:FSB氟塑料合金泵),选用当今世界优秀的耐腐蚀材料:氟塑料合金。我单位选用该材料生产的FSB-L、FSB-D系列FSB氟塑料合金泵,具有特强的耐腐蚀性能,且机械强度高,不老化,无毒素分解,可输送任意浓度的酸、碱液、氧化剂及其它腐蚀性介质。广泛适用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食品等行业。的化工原料的管道输送中。 FSB氟塑料合金泵采用特种泵工艺加工制造。适合于在-85°C~200°C条件下,长期输送任意浓度的任意介质酸、氧化剂及腐蚀性介质。广泛应用于化工、石油、制药、农药、燃料、油漆、冶炼、造纸、电镀、电力、食品等行业。过流部分全部采用氟合金(聚四氟乙烯和聚全氟乙丙烯等多种氟材料经过合理配方)模压、加工而成,具有较强的耐腐蚀性、机械强度高、不老化、无毒素分解等优点。FSB氟塑料合金泵再生产、制造及验收规范,严格执行了有关标准规定,并台台检测,备案待查。其机械密封由英国格兰公司与国内联合制造,性能十分可靠,维修方便,节约能源,事杜绝跑、冒、滴、漏建设文明工厂的理想防腐输送设备。

FSB型氟塑料合金离心泵
FSB型氟塑料合金离心泵

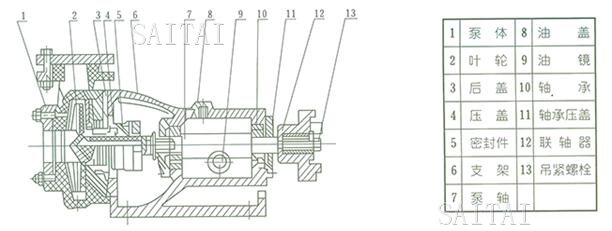

FSB氟塑料合金泵结构说明

FSB氟塑料合金泵结构说明
FSB氟塑料合金泵结构说明

FSB型氟塑料合金泵由泵体、叶轮、后盖、密封件、支架、泵轴、轴承、联轴器、吊紧螺栓、螺母、底板组成。
1、 泵体:左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。
2、 后盖右边一侧内埋一只不锈钢(1Cr18Ni9Ti)模压塑料合金而成。
3、 叶轮:采用接轴连接方法,金属轴为优质钢精加工后外包塑料合金模压而成,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质浸湿部分为塑料合金。
4、 机械密封:采用WB2型、ST型不用冷却水可调式端面密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。

FSB氟塑料合金泵性能参数表

规格型号 流量 m3/h 扬程 m 口径 配用电机KW 转速 r/min 吸上高度m 效率 %
吸入mm 吐出mm
25FSB-10 1.5 10 25 20 1.5 2900 6 29
25FSB-18 3.6 18 25 20 2.2 2900 6 27
40FSB-15 5 15 40 32 3 2900 6 40
40FSB-20 10 20 40 32 4 2900 6 42
40FSB-30 10 30 40 32 4 2900 6 38
40FSB-40 10 40 40 32 5.5 2900 5.5 35
40FSB-50 10 50 40 32 7.5 2900 5 33
50FSB-20 15 20 50 40 4 2900 6 51
50FSB-25 15 25 50 40 4 2900 6 49
50FSB-30 15 30 50 40 4 2900 6 44.5
50FSB-40 15 40 50 32 5.5-7.5 2900 5.5 35
50FSB-50 15 50 50 32 7.5-11 2900 5.5 33
50FSB-63 15 63 50 32 11 2900 5.5 30
65FSB-32 29 32 65 50 5.5 2900 6 57
65FSB-40 29 40 65 40 11 2900 5.5 53
65FSB-50 29 50 65 40 15 2900 5.5 46
65FSB-64 29 64 65 50 15-18.5 2900 5.5 44
80FSB-20 50 20 80 65 5.5 2900 6 69
80FSB-30 50 30 80 65 7.5 2900 5.5 64
80FSB-34 50 34 80 65 11 2900 5.5 64
80FSB-40 50 40 80 50 11-15 2900 5.5 60
80FSB-50 50 50 80 50 15-18.5 2900 6 53
80FSB-55 50 55 80 50 15-18.5 2900 5.5 47
80FSB-80 50 80 80 50 30-37 2900 5.5 36
100FSB-32 100 32 100 80 18.5-22 2900 5.5 70
100FSB-40 100 40 100 80 18.5-22 2900 5.5 70
100FSB-50 100 50 100 65 22-30 2900 5.5 62

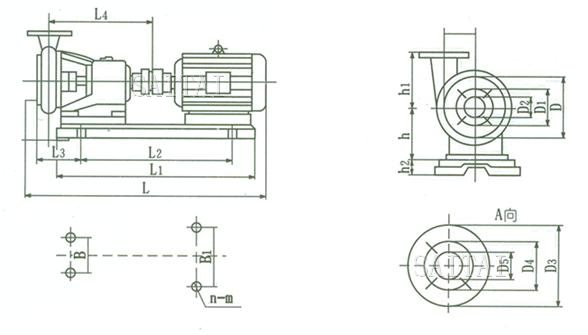

FSB氟塑料合金泵安装示意图

FSB氟塑料合金泵安装示意图
FSB氟塑料合金泵安装示意图

FSB氟塑料合金泵安装尺寸表

规格型号 L L1 L2 L3 L4 D D1 D2 D3 D4 D5 B B1 d h h1 h2 n-m
25FSB-10 940 730 455 130 380 100 75 25 110 90 20 250 310 65 112 130 78 4-ф18
25FSB-18 940 730 455 130 380 100 75 25 110 90 20 250 310 65 112 130 78 4-ф18
40FSB-15 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-ф18
40FSB-20 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-ф18
40FSB-30 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-ф18
40FSB-40 940 730 455 130 400 130 100 40 130 100 32 250 310 80 112 130 78 4-ф18
50FSB-20 940 730 455 130 400 130 100 50 130 100 32 250 310 80 112 130 78 4-ф18
50FSB-25 940 730 455 130 400 130 100 50 130 100 40 250 310 80 112 130 78 4-ф18
50FSB-30 940 730 455 130 400 130 100 50 130 100 40 250 310 80 112 130 78 4-ф18
50FSB-40 1045 830 560 130 400 130 100 50 130 100 40 250 375 80 112 130 78 4-ф18
50FSB-50 1045 830 560 130 400 130 100 50 130 100 40 250 375 80 112 130 78 4-ф18
65FSB-32 1045 830 560 240 410 185 135 65 160 135 50 250 375 95 132 150 65 4-ф18
65FSB-40 1045 830 560 240 410 185 135 65 160 135 50 250 375 100 132 185 65 4-ф18
65FSB-50 1045 830 560 240 410 185 150 65 160 135 50 250 375 100 132 185 65 4-ф18
80FSB-20 1045 830 560 240 410 185 150 80 160 135 65 250 375 95 132 150 65 4-ф18
80FSB-30 1045 830 560 240 410 185 150 80 160 135 65 250 375 95 132 150 65 4-ф18
80FSB-34 1045 830 560 240 410 185 150 80 160 135 65 250 375 95 132 150 65 4-ф18
80FSB-40 1045 830 560 240 410 185 150 80 160 135 65 250 375 100 132 185 65 4-ф18
80FSB-50 1045 830 560 240 410 185 150 80 160 135 50 250 375 100 132 185 65 4-ф18
80FSB-55 1310 970 610 245 500 185 150 80 160 135 65 330 430 110 160 205 100 4-ф18
80FSB-80 1310 970 640 245 500 185 150 80 160 135 65 330 430 135 160 205 100 4-ф18
100FSB-32 1330 970 640 245 500 185 150 100 160 135 65 330 430 110 160 205 120 4-ф18
100FSB-50 1360 970 640 245 500 185 150 100 160 135 65 300 430 110 160 205 160 4-ф18

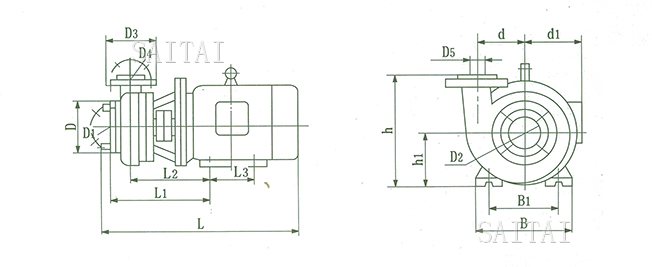

FSB-D短支架式氟塑料合金泵安装示意图

FSB-D短支架式氟塑料合金泵安装示意图
FSB-D短支架式氟塑料合金泵安装示意图

FSB-D短支架式氟塑料合金泵安装尺寸表

规格型号 L L1 L2 L3 D D1 D2 D3 D4 D5 B B1 d d1 h h1 地脚螺栓
25FSB-10D 470 220 185 125 100 75 25 110 90 20 180 140 65 155 210 90 4-ф10
25FSB-18D 470 220 185 125 100 75 25 110 90 20 180 140 65 155 210 90 4-ф10
40FSB-15D 540 245 200 125 130 100 40 130 100 32 205 160 80 180 240 100 4-ф12
40FSB-20D 540 245 200 140 130 100 40 130 100 32 205 160 80 180 240 100 4-ф12
40FSB-30D 540 245 200 140 130 100 40 130 100 32 205 160 80 180 240 100 4-ф12
50FSB-20D 540 245 200 140 130 100 50 130 100 40 205 160 80 180 240 100 4-ф12
50FSB-25D 540 245 200 140 130 100 50 130 100 40 205 160 80 180 240 100 4-ф12
50FSB-30D 540 245 200 140 130 100 50 130 100 40 240 190 80 180 240 100 4-ф12
65FSB-32D 720 345 276 140 185 150 65 185 135 50 280 216 95 210 282 100 4-ф12
80FSB-20D 720 345 276 140 185 150 80 185 135 65 280 216 95 210 282 132 4-ф12
80FSB-30D 720 345 276 140 185 150 80 185 135 65 280 216 95 210 282 132 4-ф12

注:
1.本网页的FSB型氟塑料合金离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
