FXQ型小流量、高扬程切线流泵

FXQ型小流量、高扬程切线流泵(简称:FXQ切线流泵)是一种单级单吸部分流泵。该泵事针对小流量、高扬程,特别事对含有固介质容易磨损的工况而设计。切线流泵由于采用切线流泵设计技术,从零流量至设计流量变化时,泵的扬程为一恒定值,这一特点特别适用于与喷嘴配套使用的场合,也适应其它各种要求泵具有自动调节特性的场合,同时该泵对叶轮与前后泵盖间隙不敏感,当由于磨、腐蚀造成间隙增大时,泵的性能基本不变化。由于其特殊设计,在流量偏离设计点时,叶轮及泵轴不存在不平衡径向力的作用,确保了泵的运转稳定,轴承寿命长。FXQ切线流泵由于叶轮为全开式,同时采用和室的机械密封及其它密封,运转中无泄漏。可以采用变频调速器调速。性能调整方便,可与计算机连接,对泵实行电脑控制。

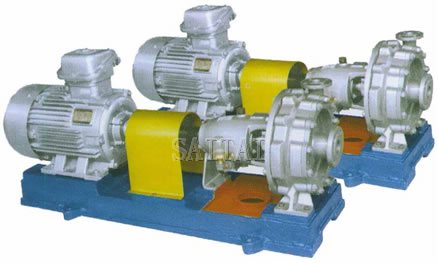

FXQ型小流量、高扬程切线流泵
FXQ型小流量、高扬程切线流泵

FXQ切线流泵性能参数表

型号 model 叶轮代号 Impellercode 叶轮直径 Impeller diameter 进口直径 Inlet diametermm 出口直径 Outlet diametermm 流量 capacity M3/h 扬程 Head m 轴功率 Shaft power kw 配用功率 (kw) Motor power
Γ=1.0 Γ=1.4 Γ=1.86
1FXQ-20 A 125 25 20 0.1-1.4 24 0.45 0.75 1.1 1.5
B 115 0.1-1.3 20
C 105 0.1-1.2 16
1FXQ-35 A 165 25 20 0.1-1.8 41 1.5 2.2 3 4
B 150 0.1-1.5 35
C 135 0.1-1.2 28
1FXQ-50 A 195 25 20 0.1-1.5 59 2.4 3 4 5.5
B 180 0.1-1.4 50
C 165 0.1-1.3 41
1FXQ-80 A 250 25 20 0.1-1.6 95 4.5 5.5 7.5 11
B 225 0.1-1.5 80
C 205 0.1-1.3 64
3FXQ-20 A 125 32 20 1-3.3 24 1.1 1.5 2.2 3
B 115 1-3 20
C 105 1-2.8 16
3FXQ-35 A 165 32 20 1-4.3 41 3 4 5.5 7.5
B 150 1-3.9 35
C 135 1-3.5 28
3FXQ-50 A 195 32 20 1-5 59 5.5 7.5 11 15
B 180 1-4.7 50
C 165 1-4.3 41
3FXQ-80 A 250 32 20 1-5 95 10.5 15 18.5 22
B 225 1-4.6 80
C 205 1-4.2 64
6FXQ-20 A 125 40 25 3-6.8 24 2.2 3 4 5.5
B 115 3-6.2 20
C 105 3-5.7 16
6FXQ-35 A 165 40 25 3-7.6 41 4.2 5.5 7.5 11
B 150 3-6.9 35
C 135 3-6.2 28
6FXQ-50 A 195 40 25 3-7.6 59 6.8 7.5 11 15
B 180 3-7 50
C 165 3-6.4 41
6FXQ-80 A 250 40 25 3-8 95 11 15 22 30
B 225 3-7.2 80
C 205 3-6.6 64
10FXQ-80 A 250 50 32 6-13.6 95 13.5 18.5 30 37
B 225 6-12.2 80
C 205 6-11 64
10FXQ-100 A 280 50 32 6-15 120 16.5 18.5 30 37
B 270 6-14 110
C 260 6-13 100

注:
1.本网页的FXQ型小流量、高扬程切线流泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
