全天候防爆呼吸阀

全天候防爆呼吸阀的主要特点有:
1、全天候防爆呼吸阀是安装在固定顶罐上的通风装置,起减少油品蒸发损耗,控制储罐压力的作用,其阀盘结构为空气垫型膜式阀盘。2、全天候防爆呼吸阀具有通风量大、泄漏量小、耐腐蚀等特点,并有静电接地线,使该阀与罐体保持等电位。3、全天候防爆呼吸阀具有防冻性能,适用于寒冷地区。4、操作压力:正压:353Pa(36mmH2O) ,980.7Pa(100mmH2O) 负压:294.2Pa(30mmH2O)

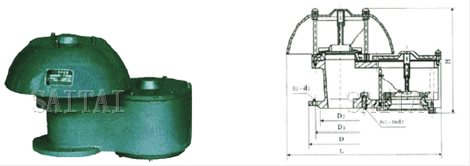

QZF-89型全天候防爆呼吸阀外形尺寸图
QZF-89型全天候防爆呼吸阀外形尺寸图

主要结构尺寸:

规 格 安装尺寸(mm)
H L D D1 D2 n d
n1 n2 d1 d2
DN50 255 362 140 110 90 3 1 14 12
DN80 342 508 185 150 125 3 1 18 16
DN100 342 508 205 170 145 3 1 18 16
DN150 460 640 260 225 200 6 2 18 16
DN200 545 770 315 280 255 6 2 18 16
DN250 648 918 370 335 310 9 3 18 16

注:
1.本网页的全天候防爆呼吸阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
