外螺纹球阀•对焊球阀

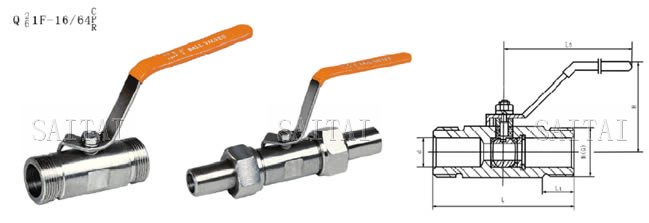

外螺纹球阀•对焊球阀Q2/61F-16/64 C/P/R
外螺纹球阀•对焊球阀Q2/61F-16/64 C/P/R

产品特征

  1. 公称压力:1.6-6.4MPa
  2. 适用温度范围:-20~232℃~350℃
  3. 适用介质:水、油、气及某些腐蚀性液体(W.O.G)。

PN1.6 MPa主要连接尺寸及重量

公称通径
(mm)
尺寸(mm)
d L L1 M Lo Q61 带对焊接头总长
6 8 85 15 20×1.5 110 166
10 10 85 16 24×1.5 110 166
15 10 85 18 30×2 110 172
20 13 90 18 36×2 110 187
25 17 100 20 42×2 110 227
32 22 120 20 52×2   235
40 25 135 25 60×3 150 255
50 32 140 25 72×3 180 291

螺纹标准:GB196

主要零件材料

零件名称 阀体 球体、阀杆 手柄 密封圈 垫片、填料
Q21F-16C、 Q21F-25C
Q21F-40C、 Q21F-64C
A105、45 1Cr18/
1Cr18Ni9Ti
不锈钢
SS304
聚四氟乙烯PTFE
对位聚苯PPL
聚四氟乙烯PTFE
对位聚苯PPL
Q21F-16P、 Q21F-25P
Q21F-40CP、 Q21F-64P
1Cr18Ni9Ti SS304/
1Cr18Ni9Ti
Q21F-16R、 Q21F-25R
Q21F-40R、 Q21F-64R
SS316/
1Cr18Ni12Mo2Ti
SS316/
1Cr18Ni12Mo2Ti

注:
1.本网页的外螺纹球阀•对焊球阀 结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
