100A 角型定水位阀

产品概述

100A角型定水位阀(水力控制阀)是上海赛泰泵阀有限公司生产的一种隔膜式调节水箱和水塔液面高度的阀门。100A角型定水位阀由一特殊强化尼龙膜片将其分为上下两个腔室,当液面达到设定位置时,浮球导阀关闭,上腔压力大于下腔,阀门关闭,即停止供水;当液面下降超过预设位置,浮球导阀开启,上腔压力小于下腔压力,阀门开启,阀门向池内供水。100A角型定水位阀安装方便,可省去管道弯头,节省安装空间,100A角型定水位阀保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠、成本低。100A角型定水位阀的浮球可随水池的高度和距离安装。

 100A 角型定水位阀
100A 角型定水位阀
100A 角型定水位阀结构图
100A 角型定水位阀结构图

典型安装图

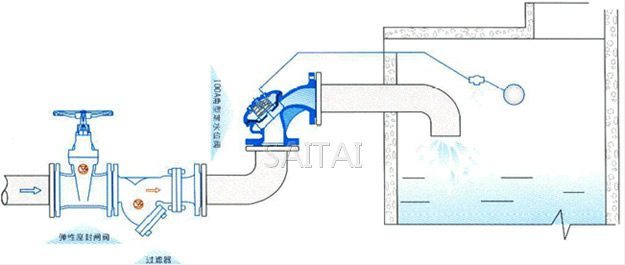

100A 角型定水位阀典型安装示意图
100A 角型定水位阀典型安装示意图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300
H 125 145 155 175 200 225 275 325 375

注:
1.本网页的100A 角型定水位阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
