隔膜式安全泄压持压阀

产品概述

AX742X隔膜式安全泄压持压阀(水力控制阀)安装在高层建筑、消防给水系统以及其它给水系统的管道上,当给水管路中压力超过泄压阀设定压力时,泄压阀自动开启快速泄压,保护管线的安全,也可作持压阀用,保障主阀上游的供水压力。上海赛泰泵阀有限公司生产的AX742X隔膜式安全泄压持压阀能准确保持不变的安全设定压力,一旦超压,泄压阀迅速打开,及时泄压。AX742X隔膜式安全泄压持压阀关闭平稳可靠,消除压力余波。

 隔膜式安全泄压持压阀
隔膜式安全泄压持压阀
隔膜式安全泄压持压阀结构图
隔膜式安全泄压持压阀结构图1、小球阀 2、导阀 3、小球阀

典型安装图

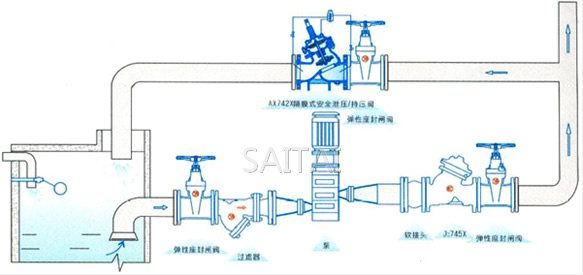

隔膜式安全泄压持压阀典型安装示意图
隔膜式安全泄压持压阀典型安装示意图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150
H 300 337 467 520 580 640 778 889 1010 1034 1264 1294 1324 1600

注:
1.本网页的隔膜式安全泄压持压阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
