隔膜式可调减压稳压阀

产品概述

YX741X隔膜可调式减压稳压阀(水力控制阀)是安装于高层建筑给排水系统管道上,将进口压力减至某一需要的出口压力的特种阀门。该阀门依靠本身能量使出口压力保持稳定在设定值,即出口压力不因进口压力及流量的变化而变化,并且YX741X隔膜可调式减压稳压阀的阀门控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行,上海赛泰泵阀有限公司生产的YX741X隔膜可调式减压稳压阀系统动作灵敏,使用寿命长。

 隔膜式可调减压稳压阀
隔膜式可调减压稳压阀
隔膜式可调减压稳压阀结构图
1、小球阀 2、导阀 3、过滤器 4、小球阀

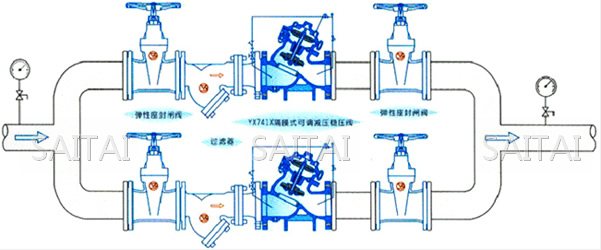

典型安装图

隔膜式可调减压稳压阀典型安装示意图
隔膜式可调减压稳压阀典型安装示意图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150
H 300 337 467 520 580 640 778 889 1010 1037 1264 1294 1324 1600

注:
1.本网页的隔膜式可调减压稳压阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
