隔膜式遥控浮球阀

产品概述

F745X隔膜式遥控浮球阀(水力控制阀)是兼具多种功能的水力操作式阀门。F745X隔膜式遥控浮球阀主要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀由浮球导阀控制打开进水口向水池注水,实现自动补水。隔膜式遥控浮球阀液位控制精确,不受水压干扰,可随水池的高度及使用空间任意位置安装、维护、调试、检查方便,使用寿命长。上海赛泰泵阀有限公司生产的F745X隔膜式遥控浮球阀的使用性能可靠、强度高、动作平稳使用于450口径以下的管道。

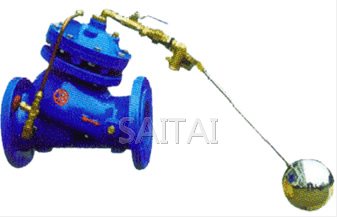

 隔膜式遥控浮球阀
隔膜式遥控浮球阀
隔膜式遥控浮球阀结构图
隔膜式遥控浮球阀结构图1、过滤器 2、针阀 3、小球阀 4、小球阀 5、小浮球阀

典型安装图

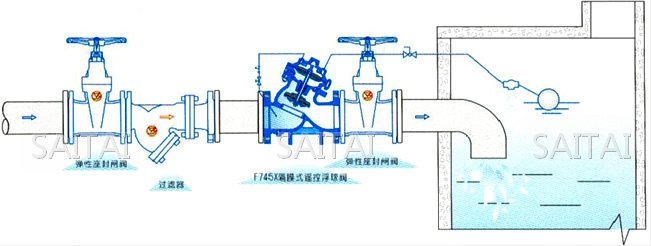

隔膜式遥控浮球阀典型安装示意图
隔膜式遥控浮球阀典型安装示意图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150 1300 1450 1650
H 320 367 400 452 522 592 696 810 943 1200 1230 1230 1270 1600 1750 1900 2100

注:
1.本网页的隔膜式遥控浮球阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
