活塞可调式减压稳压阀

产品概述

H104X活塞可调式减压稳压阀(水力控制阀)是用于安装在高层建筑给排水系统管道上,经进口压力减至某一需要的出口压力的特种阀门。H104X活塞可调式减压稳压阀是依靠本身能量使出口压力保持稳定在设定值,即出口压力不因进口压力及流量的变化而变化,并且H104X活塞可调式减压稳压阀控制系统的进口处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。上海赛泰泵阀有限公司生产的H104X活塞可调式减压稳压阀系统动作平稳、强度高、使用寿命长。活塞式适用于大于450口径的阀门。

 活塞可调式减压稳压阀
活塞可调式减压稳压阀
活塞可调式减压稳压阀结构图
活塞可调式减压稳压阀结构图1、小球阀 2、导阀 3、针阀 4、过滤器 5、小球阀

典型安装图

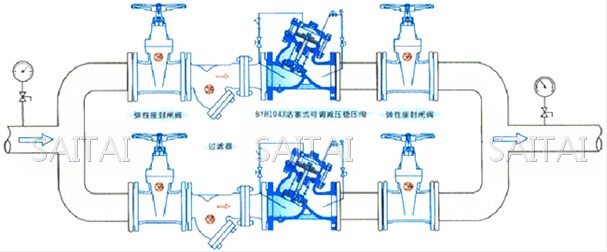

活塞可调式减压稳压阀典型安装示意图
活塞可调式减压稳压阀典型安装示意图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150 1300 1450 1650 1800 2000 2350
H 293 328 364 418 481 543 673 729 927 957 1188 1218 1600 1800 2000 2300 2600 2700 2860 3200

注:
1.本网页的活塞可调式减压稳压阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
