钟形浮子蒸汽疏水阀

产品及排量图

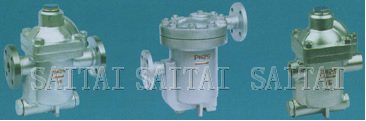

ER105F/ER110/ER116/ER120钟形浮子式  ER25钟形浮子(倒吊桶)式    ER105钟形浮子(倒吊桶)式
ER105F/ER110/ER116/ER120钟形浮子式  ER25钟形浮子(倒吊桶)式    ER105钟形浮子(倒吊桶)式
ER105F/ER110/ER116/ER120钟形浮子式 ER25钟形浮子(倒吊桶)式 ER105钟形浮子(倒吊桶)式
→工作压力差MPa
→工作压力差MPa

特点及性能

  1. 钟形浮子蒸汽疏水阀对凝结水的发生量适应性强,既可间歇排放,又可连续排放。
  2. 内部装有大排量的双阀座差压机械和SCCV关闭系统,体积小而排量大。
  3. 钟形浮子蒸汽疏水阀内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。
  4. 背压率高90%。
  5. 汽水分离可靠:(水汽经U型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。
  6. 敝口形的浮子抗水击,吊桶上设有溢出排气孔,可有效防止蒸汽汽锁,空气气堵现象。(非凝结性的高温空气也可排除)
  7. 钟形浮子蒸汽疏水阀与杠杆机械结合可制成高压阀。

钟形浮子蒸汽疏水阀的双阀座压差机械和SCCV关闭方式:

SCCV关闭方式和双阀座压差机械安装在同一单元内寿命长久,当凝结水量增大时,吊桶失去浮力使得机械反向密封而产生压差,主阀开启而获得大排量,使用汽设备迅速启动,最大限度地发挥出机器的热效率。

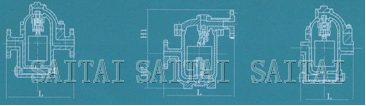

主要外形及连接尺寸

产品型号 Produstion Type 公称通径 DN Nominal Diameter 连接 方式 使用压力 范围 (MPa) 最高允许温度℃ Max Vouchsafement Temperature 阀体材质 Material Of Body 主要零件材质 Material For Main Parts 外形尺寸(mm) External Dimensions
L H1 H2 W
ER105 (CS15H-3.7) 20~40 内螺纹 ZG1/2~11/2 0.01~0.3~0.7 220 WCB SUS (3Cr13) 200 160 135 -
ER105F (CS45H-3.7) 15~25 32~50 法兰 Flange 0.01~0.3~0.7 220 WCB SUS (3Cr13) 270 160 135 -
ER110 (CS45H-5.12) 15~25 32~50 法兰 Flange 0.01~0.5~1.2 220 WCB SUS (3Cr13) 310 160 165 131 167 -
ER116 (CS45H-7.16) 15~25 32~50 法兰 Flange 0.01~0.7~1.6 220 WCB SUS (3Cr13) 310 160 165 131 167 -
ER120 (CS45H-8.16) 40~65 法兰 Flange 0.05~0.8~1.6 220 WCB SUS (3Cr13) 420 175 214 -
ER25 (CS45H-25 -40-64) 15~50 法兰 Flange 0.05~2.5~4.5~6.5 425 WCB SUS (3Cr13) 380 210 180 345
ER105 (CS45H-25 -40-64) 15~50 承插焊 0.05~2.5~4.5~6.5 425 WCB SUS (3Cr13) 380 210 180 345

注:
1.本网页的钟形浮子蒸汽疏水阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
