BYCZF749型液动(方形)封闭式眼镜阀

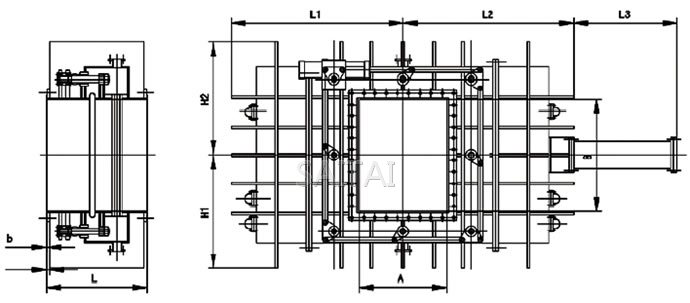

BYCZF749型液动(方形)封闭式眼镜阀结构图
BYCZF749型液动(方形)封闭式眼镜阀结构图

主要外形尺寸

DN PN(MPa) L b H1 H2 L1 L2 L3 质量
600×800 0.05 800 34 570 650 1275 1275 700 5236
0.25 34 590 665 1350 1350 700 6040
0.60 34 620 680 1390 1390 700 6550
700×900 0.05 800 36 680 750 1375 1375 800 5630
0.25 36 690 750 1475 1475 800 6470
0.60 36 715 760 1500 1500 800 6760
800×1000 0.05 800 36 760 820 1525 1525 900 6160
0.25 36 770 830 1650 1650 900 7015
0.60 36 795 760 1680 1680 900 7520
900×1100 0.05 1000 30 850 910 1725 1725 1000 6490
0.25 30 860 920 1825 1825 1000 7320
0.60 38 890 950 1900 1900 1000 7910
1000×1200 0.05 1200 30 970 1030 2000 2000 1150 6970
0.25 30 980 1050 2100 2100 1150 8060
0.60 40 1015 1080 2220 2220 1150 8860
1100×1400 0.05 1200 30 1060 1160 2365 2365 1400 8340
0.25 30 1070 1180 2450 2450 1400 9550
0.60 44 1105 1210 2530 2530 1400 9860
1200×1600 0.05 1400 32 1250 1350 2760 2760 1600 10487
0.25 32 1275 1380 2950 2950 1600 11600
0.60 48 1320 1450 3120 3120 1600 11920
1400×1800 0.05 1400 34 1355 1480 3160 3160 1800 12500
0.25 34 1375 1600 3230 3230 1800 14050
1500×2000 0.05 1600 34 1450 1580 3600 3600 2000 14310
0.25 34 1470 1600 3665 3665 2000 15500
0.60 54 1520 1650 4120 4120 2000 15820
1600×2200 0.05 1600 36 1580 1630 4000 4000 2280 16500
0.25 36 1600 1750 4085 4085 2280 16800
0.60 60 1650 1820 4190 4190 2280 17500
1700×2400 0.05 1600 38 1730 1890 4250 4250 2430 17140
0.25 38 1750 1920 4350 4350 2430 18650
0.60 62 1800 1990 4530 4530 2430 18950
1800×2600 0.05 1600 40 1820 2000 4600 4600 2660 19050
0.25 40 1840 2050 4700 4700 2660 20400
0.60 64 1890 2110 4750 4750 2660 20810
2000×2800 0.05 2000 42 1920 2100 5000 5000 2880 24520
0.25 42 1980 2200 5100 5100 2880 26460
0.60 68 2030 2360 5250 5250 2880 27020

注：
1.本网页的BYCZF749型液动(方形)封闭式眼镜阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
