DYH气动调节蝶阀

产品特点

DYH671气动薄膜调节蝶阀(气动调节阀)是一种旋转型调节阀、具有体积小、重量轻、额定流量系数大等优点,特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。
本系列产品有标准型、高温型及密封型三种。 气动切换成手动时,使用侧装手轮机构方法:拔出定位销,向上扳动手柄、蜗轮与蜗杆啮合,压入定位销,旋转手轮即可改变流通截面。手动切换成气动时,由相扳动手柄即可。

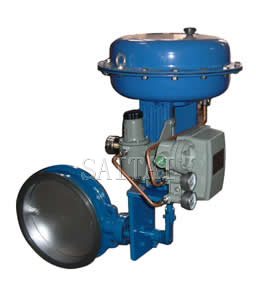

产品简图

DYH气动调节蝶阀
DYH气动调节蝶阀

DYH气动调节蝶阀技术参数和性能指标

阀 体:WCB、HT200、ZG230―450、ZG1Cr18Ni9Ti
阀 板:碳钢、1Cr18Ni9Ti
长 轴:1Cr18Ni9Ti
阀 座:碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承:青铜、不锈钢堆焊司钛合金
填 料:聚四氟乙烯、柔性石墨
阀 盖:碳钢
公称压力:0.1、0.25、0.6、1.0、1.6、2.5Mpa
口径:50mm至1000mm
泄漏量等级:Ⅱ级、Ⅵ级
流量特性:近似等百分比

DYH气动调节蝶阀结构

薄膜式
薄膜式
法兰距示图
法兰距示图

DYH气动调节蝶阀 详细技术系数

公称通径 mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
额定流量系数Kv 85 220 340 530 770 1360 2130 3060 4160 5450 6900 8500 12200 16600 21700 27540 34000
公称压力 MPa 0.6
额定转角 ° 70
信号压力 KPa 20~100
流量特性 近似等百分比
介质温度 ℃ -20~200(常温) ; -40~450(中温) ; -40~600(高温)
接管法兰 按JB78-59对夹式法兰连接
信号连接螺孔 M16×1.5
配用执行机构 薄膜式 ZMA-2 ZMA-3 ZMA-4 ZMA-5
活塞式   ZSC-45
阀体材质 ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件 手轮、定位器、空气过滤减压器等。

DYH气动调节蝶阀 外形尺寸

公称通径 80 100 150 200 250 300 350 400 450 500 600 700 800 900 1000
H 635 760 810 960 1116
H1 435 560 660 796
H2 65 80 100 120 150 200
H3 270 295 480 500 695
B 80 100 140 170 190 210 250
D 150 170 225 280 335 395 445 495 550 600 705 810 920 1020 1120
N×d 4-18 8-18 12-18 12-23 16-23 20-25 24-25 24-30 28-30
L 321 370 395 455 505 599 649 711 761 811 1023 1123 1258 1358 1458
L1 100 114 125 160 185 212 237 274 299 324 495 549 610 660 710
A 282 360 470 620

注:
1.本网页的DYH气动调节蝶阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
