XBD(Ⅰ)型立式多级消防离心泵

XBD(Ⅰ)型立式多级消防离心泵,简称:XBD(I)消防泵。本单位在原有立式多级泵基础上根据消防泵的最新标准要求进行开发出的新一代XBD管道型中低压消防泵组产品。该系列泵在性能、结构、材料和配套上均满足消防泵的要求。由于采用优秀的水力模型,因此该系列泵具有满足用户要求;采用立式泵结构,具有效率高、性能范围广的特点,可更好地节省占地面积的优点;采用优质轴承和优质电机,使泵运行更为安全可靠、噪声低、振动小;采用水力平衡轴向力,减少平衡鼓,可使运行更为平稳;其轴封有机械密封和填料密封两种形式;该泵还具有进出水法兰管线布置、转速高、重量轻等特点。适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水。

XBD(Ⅰ)型立式多级消防离心泵
XBD(Ⅰ)型立式多级消防离心泵

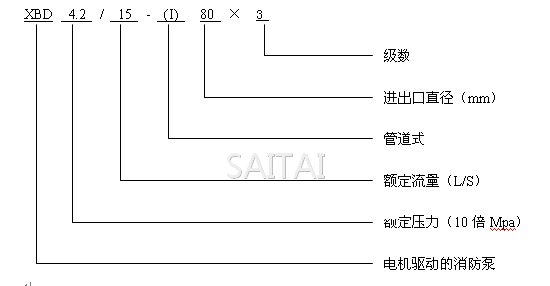

XBD(I)消防泵型号意义、性能范围、工作条件

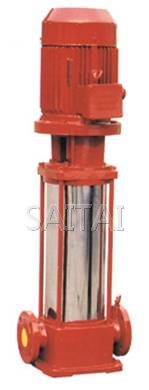

XBD-DL消防泵型号意义及产品图片
XBD(I)消防泵型号意义、性能范围、工作条件

性能范围
流量:5~115L/S
扬程:20~230m
功率:3~200kw
工作条件
1、 可输送清水或物理化学性质类似于清水的无腐蚀性介质,其固体不溶物不超过0.1%。
2、 介质温度:-15℃~120℃。
3、 最大工作压力:XBD型泵:≤2.5Mpa,即系统压力+扬程≤2.5Mpa,XBD(I)型泵:≤2.0Mpa。
4、 环境温度不大于40℃,相对湿度小于95%。

XBD(I)消防泵结构简图及说明

XBD-DL消防泵型号意义及产品图片

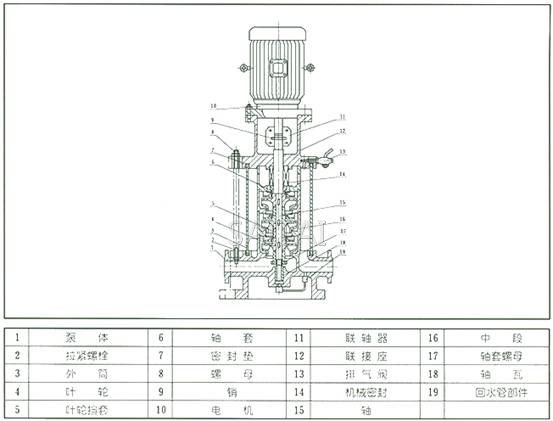

XBD(I)消防泵结构简图及说明

1、 该泵为立式、多级节段式结构,泵进出水法兰处在同一直线上,叶轮采用水力平衡方平衡轴向力。泵下端有一导轴承,轴通过夹壳联轴器与电机轴固定传动,外筒为不锈钢筒。
2、 轴封采用机械密封。
3、 泵由电机驱动,从电机端方向看,泵顺时针方向旋转。
4、 泵出口设有排气阀(气嘴),可保证泵内气体能完全排尽。
5、 叶轮可采用青铜材料,避免长期停机后叶轮与导叶间锈合。

XBD(I)消防泵主要零件材料

零件名称 轴封 轴承体 联轴器 中 段 出水段 导 叶 叶轮 轴套 进水段
材质 填料、机械密封 2Cr13 HT200 HT200 HT200 HT200 HT200 HT200或青铜 HT200 HT200
零件名称 外筒 螺母 连接座 轴瓦
材 质 ZG1Cr18Ni9Ti 45 HT200 QSA4-3

XBD(I)消防泵性能参数

序号 型号 流量Q 扬程 效率 转速 功率(kw) 气蚀余量m 进出口径mm 总高 mm 重量 Kg
m3/h L/S m % r/min 轴功率 电机功率
1 XBD3.6/0.56-(I)25×3 1.4 2 2.4 0.39 0.56 0.67 38 36 33 23 30 32 2900 0.63 0.65 0.67 1.1 1.4 1.7 1.8 25 606 58
2 XBD4.8/0.56-(I)25×4 1.4 2 2.4 0.39 0.56 0.67 50 48 44 23 30 32 2900 0.83 0.87 0.90 1.1 1.4 1.7 1.8 25 646 62
3 XBD6/0.56-(I)25×5 1.4 2 2.4 0.39 0.56 0.67 63 60 55 23 30 32 2900 1.04 1.09 1.12 1.5 1.4 1.7 1.8 25 700 68
4 XBD7.2/0.56-(I)25×6 1.4 2 2.4 0.39 0.56 0.67 76 72 66 23 30 32 2900 1.26 1.30 1.35 1.5 1.4 1.7 1.8 25 750 72
5 XBD8.4/0.56-(I)25×7 1.4 2 2.4 0.39 0.56 0.67 88 84 77 23 30 32 2900 1.46 1.52 1.57 2.2 1.4 1.7 1.8 25 816 78
6 XBD9.6/0.56-(I)25×8 1.4 2 2.4 0.39 0.56 0.67 101 96 88 23 30 32 2900 1.63 1.74 1.80 2.2 1.4 1.7 1.8 25 856 82
7 XBD10.8/0.56-(I)25×9 1.4 2 2.4 0.39 0.56 0.67 114 108 99 23 30 32 2900 1.89 1.96 2.02 2.2 1.4 1.7 1.8 25 896 86
8 XBD12/0.56-(I)25×10 1.4 2 2.4 0.39 0.56 0.67 126 120 110 23 30 32 2900 2.01 2.17 2.24 3 1.4 1.7 1.8 25 981 98
9 XBD13.2/0.56-(I)25×11 1.4 2 2.4 0.39 0.56 0.67 139 132 121 23 30 32 2900 2.31 2.39 2.47 3 1.4 1.7 1.8 25 1021 102
10 XBD14.4/0.56-(I)25×12 1.4 2 2.4 0.39 0.56 0.67 152 144 132 23 30 32 2900 2.62 2.61 2.70 3 1.4 1.7 1.8 25 1061 106
11 XBD3.3/1.11-(I)25×3 2.8 4 4.8 0.78 1.11 1.33 36 33 28.5 32 40 41 2900 0.86 0.90 0.91 1.1 1.4 1.7 1.8 25 606 58
12 XBD4.4/1.11-(I)25×4 2.8 4 4.8 0.78 1.11 1.33 48 44 38 32 40 41 2900 1.14 1.20 1.21 1.5 1.4 1.7 1.8 25 671 65
13 XBD5.5/1.11-(I)25×5 2.8 4 4.8 0.78 1.11 1.33 60 55 47.5 32 40 41 2900 1.43 1.50 1.51 2.2 1.4 1.7 1.8 25 736 72
14 XBD6.6/1.11-(I)25×6 2.8 4 4.8 0.78 1.11 1.33 72 66 57 32 40 41 2900 1.72 1.80 1.82 2.2 1.4 1.7 1.8 25 776 76
15 XBD7.7/1.11-(I)25×7 2.8 4 4.8 0.78 1.11 1.33 84 77 66.5 32 40 41 2900 2.00 2.10 2.12 2.2 1.4 1.7 1.8 25 816 86
16 XBD8.8/1.11-(I)25×8 2.8 4 4.8 0.78 1.11 1.33 96 88 76 32 40 41 2900 2.29 2.40 2.42 3 1.4 1.7 1.8 25 901 90
17 XBD9.9/1.11-(I)25×9 2.8 4 4.8 0.78 1.11 1.33 108 99 86.5 32 40 41 2900 2.57 2.70 2.73 3 1.4 1.7 1.8 25 941 94
18 XBD11/1.11-(I)25×10 2.8 4 4.8 0.78 1.11 1.33 120 110 95 32 40 41 2900 2.86 3.00 3.03 4 1.4 1.7 1.8 25 1011 110
19 XBD12.1/1.11-(I)25×11 2.8 4 4.8 0.78 1.11 1.33 132 121 104.5 32 40 41 2900 3.14 3.30 3.33 4 1.4 1.7 1.8 25 1051 114
20 XBD13.2/1.11-(I)25×12 2.8 4 4.8 0.78 1.11 1.33 144 132 114 32 40 41 290 3.43 3.60 3.64 4 1.4 1.7 1.8 25 1091 118
21 XBD14.3/1.11-(I)25×13 2.8 4 4.8 0.78 1.11 1.33 156 143 123.5 32 40 41 2900 3.72 3.90 3.94 4 1.4 1.7 1.8 25 1131 122
22 XBD3.6/1.67-(I)40×3 4.2 6 7.2 1.17 1.67 2.0 41 36 30.5 43 52 52 2900 1.09 1.13 1.15 1.5 1.4 1.7 1.8 40 657 72
23 XBD4.8/1.67-(I)40×4 4.2 6 7.2 1.17 1.67 2.0 54 48 40.6 43 52 52 2900 1.45 1.5 1.53 2.2 1.4 1.7 1.8 40 622 78
24 XBD6/1.67-(I)40×5 4.2 6 7.2 1.17 1.67 2.0 68 60 51 43 52 52 2900 1.81 1.88 1.92 2.2 1.4 1.7 1.8 40 762 82
25 XBD7.2/1.67-(I)40×6 4.2 6 7.2 1.17 1.67 2.0 82 72 61 43 52 52 2900 2.18 2.26 2.30 3 1.4 1.7 1.8 40 847 92
26 XBD8.4/1.67-(I)40×7 4.2 6 7.2 1.17 1.67 2.0 95 84 71 43 52 52 2900 2.54 2.64 2.69 3 1.4 1.7 1.8 40 887 96
27 XBD9.6/1.67-(I)40×8 4.2 6 7.2 1.17 1.67 2.0 109 96 81 43 52 52 2900 2.91 3.01 3.07 4 1.4 1.7 1.8 40 967 112
28 XBD10.8/1.67-(I)40×9 4.2 6 7.2 1.17 1.67 2.0 123 108 91 43 52 52 2900 3.27 3.39 3.45 4 1.4 1.7 1.8 40 1007 116
29 XBD12/1.67-(I)40×10 4.2 6 7.2 1.17 1.67 2.0 136 120 102 43 52 52 2900 3.63 3.77 3.84 4 1.4 1.7 1.8 40 1047 120
30 XBD13.2/1.67-(I)40×11 4.2 6 7.2 1.17 1.67 2.0 150 132 112 43 52 52 2900 4.0 4.15 4.22 5.5 1.4 1.7 1.8 40 1132 140
31 XBD14.4/1.67-(I)40×12 4.2 6 7.2 1.17 1.67 2.0 164 144 122 43 52 52 2900 4.36 4.52 4.60 5.5 1.4 1.7 1.8 40 1172 146
32 XBD3/3.33-(I)50×2 8.4 12 14.4 2.33 3.33 4.0 36 30 24 48 56 53 2900 1.72 1.75 1.85 2.2 1.4 1.8 1.8 50 766 113
33 XBD4.5/3.33-(I)50×3 8.4 12 14.4 2.33 3.33 4.0 54 45 36 48 56 53 2900 2.57 2.63 2.78 3 1.4 1.8 1.8 50 866 129
34 XBD6.0/3.33-(I)50×4 8.4 12 14.4 2.33 3.33 4.0 72 60 48 48 56 53 2900 3.43 3.6 3.70 4 1.4 1.8 1.8 50 1001 149
35 XBD7.5/3.33-(I)50×5 8.4 12 14.4 2.33 3.33 4.0 90 75 60 48 56 53 2900 4.2 4.27 4.63 5.5 1.4 1.8 1.8 50 1126 181
36 XBD9/3.33-(I)50×6 8.4 12 14.4 2.33 3.33 4.0 108 90 72 48 56 53 2900 5.15 5.25 5.55 5.5 1.4 1.8 1.8 50 1201 190
37 XBD10.5/3.33-(I)50×7 8.4 12 14.4 2.33 3.33 4.0 126 105 84 48 56 53 2900 6.0 6.12 6.48 7.5 1.4 1.8 1.8 50 1276 204
38 XBD12/3.33-(I)50×8 8.4 12 14.4 2.33 3.33 4.0 144 120 96 48 56 53 2900 6.86 7.0 7.40 7.5 1.4 1.8 1.8 50 1351 212
39 XBD13.5/3.33-(I)50×9 8.4 12 14.4 2.33 3.33 4.0 162 135 108 48 56 53 2900 7.72 7.87 8.33 11 1.4 1.8 1.8 50 1556 265
40 XBD15/3.33-(I)50×10 8.4 12 14.4 2.33 3.33 4.0 180 150 120 48 56 53 2900 8.58 8.75 9.26 11 1.4 1.8 1.8 50 1631 273
41 XBD3/5-(I)50×2 12.6 18 21.6 3.5 5 6 36 30 25 53 62 62 2900 2.33 2.37 2.37 3 1.4 1.8 1.8 50 791 122
42 XBD4.5/5-(I)50×3 12.6 18 21.6 3.5 5 6 54 45 37.5 53 62 62 2900 3.5 3.56 3.56 4 1.4 1.8 1.8 50 926 142
43 XBD6/5-(I)50×4 12.6 18 21.6 3.5 5 6 72 60 50 53 62 62 2900 4.66 4.75 4.75 5.5 1.4 1.8 1.8 50 1051 175
44 XBD7.5/5-(I)50×5 12.6 18 21.6 3.5 5 6 90 75 62.5 53 62 62 2900 5.83 5.93 5.93 7.5 1.4 1.8 1.8 50 1126 189
45 XBD9/5-(I)50×6 12.6 18 21.6 3.5 5 6 108 90 75 53 62 62 2900 7.0 7.12 7.12 7.5 1.4 1.8 1.8 50 1201 198
46 XBD10.5/5-(I)50×7 12.6 18 21.6 3.5 5 6 126 105.5 87.5 53 62 62 2900 8.16 8.30 8.31 11 1.4 1.8 1.8 50 1406 252
47 XBD12/5-(I)50×8 12.6 18 21.6 3.5 5 6 144 120 100 53 62 62 2900 9.32 9.49 9.49 11 1.4 1.8 1.8 50 1481 261
48 XBD13.5/5-(I)50×9 12.6 18 21.6 3.5 5 6 162 135 112.5 53 62 62 2900 10.79 10.68 10.68 11 1.4 1.8 1.8 50 1556 280
49 XBD15/5-(I)50×10 12.6 18 21.6 3.5 5 6 180 150 125 53 62 62 2900 11.66 11.87 11387 15 1.4 1.8 1.8 50 1631 289
50 XBD2.4/10-(I)80×2 25.2 36 43.2 7 10 12 27 24 21 59 68 67 2900 3.14 3.46 3.68 4 3.5 4 4.2 80 917 193
51 XBD3.6/10-(I)80×3 25.2 36 43.2 7 10 12 40.5 36 31.5 59 68 67 2900 4.71 5.19 5.53 5.5 3.5 4 4.2 80 1052 227
52 XBD4.8/10-(I)80×4 25.2 36 43.2 7 10 12 54 48 42 59 68 67 2900 6.29 6.92 7.37 7.5 3.5 4 4.2 80 1137 244
53 XBD6/10-(I)80×5 25.2 36 43.2 7 10 12 67.5 60 52.5 59 68 67 2900 7.86 8.67 9.22 11 3.5 4 4.2 80 1352 292
54 XBD7.2/10-(I)80×6 25.2 36 43.2 7 10 12 81 72 63 59 68 67 2900 9.43 10.39 11.06 11 3.5 4 4.2 80 1437 302
55 XBD8.4/10-(I)80×7 25.2 36 43.2 7 10 12 94.5 84 73.5 59 68 67 2900 11.0 12.12 12.9 15 3.5 4 4.2 80 1522 322
56 XBD9.6/10-(I)80×8 25.2 36 43.2 7 10 12 108 96 84 59 68 67 2900 12.58 13.85 14.75 15 3.5 4 4.2 80 1607 332
57 XBD10.8/10-(I)80×9 25.2 36 43.2 7 10 12 121.5 108 94.5 59 68 67 2900 14.14 15.59 16.5 18.5 3.5 4 4.2 80 1737 365
58 XBD12/10-(I)80×10 25.2 36 43.2 7 10 12 135 120 105 59 68 67 2900 15.71 17.31 18.4 18.5 3.5 4 4.2 80 1822 375
59 XBD2.8/15-(I)80×2 37.8 54 64.8 10.5 15 18 32 28 25 62 70 73.5 2900 5.32 5.88 6.01 7.5 3.7 4 4.2 80 967 218
60 XBD4.2/15-(I)80×3 37.8 54 64.8 10.5 15 18 48 42 37.5 62 70 73.5 2900 7.97 8.82 9.01 11 3.7 4 4.2 80 1182 267
61 XBD5.6/15-(I)80×4 37.8 54 64.8 10.5 15 18 64 56 50 62 70 73.5 2900 10.13 11.76 12.01 15 3.7 4 4.2 80 1267 287
62 XBD7/15-(I)80×5 37.8 54 64.8 10.5 15 18 80 70 62.5 62 70 73.5 2900 13.3 14.7 15.0 18.5 3.7 4 4.2 80 1397 320
63 XBD8.4/15-(I)80×6 37.8 54 64.8 10.5 15 18 96 84 75 62 70 73.5 2900 15.9 17.64 18.0 18.5 3.7 4 4.2 80 1482 330
64 XBD9.8/15-(I)80×7 37.8 54 64.8 10.5 15 18 112 98 87.5 62 70 73.5 2900 18.6 20.58 21.0 22 3.7 4 4.2 80 1592 373
65 XBD11.2/15-(I)80×8 37.8 54 64.8 10.5 15 18 128 112 100 62 70 73.5 2900 21.3 23.54 24.0 30 3.7 4 4.2 80 1607 400
66 XBD12.6/15-(I)80×9 37.8 54 64.8 10.5 15 18 144 126 112.5 62 70 73.5 2900 23.9 26.49 27.0 30 3.7 4 4.2 80 1757 421
67 XBD14/15-(I)80×10 37.8 54 64.8 10.5 15 18 160 140 125 62 70 73.5 2900 26.6 29.43 30.0 37 3.7 4 4.2 80 1882 432
68 XBD2.8/20-(I)100×2 50.4 72 86.4 14 20 24 32 28 24 64 73 73 2900 6.87 7.53 7.74 11 4.2 4.5 4.7 100 1200 276
69 XBD4.2/20-(I)100×3 50.4 72 86.4 14 20 24 48 42 36 64 73 73 2900 10.3 11.29 11.51 15 4.2 4.5 4.7 100 1335 298
70 XBD5.6/20-(I)100×4 50.4 72 86.4 14 20 24 64 56 48 64 73 73 2900 13.7 15.05 15.48 18.5 4.2 4.5 4.7 100 1460 336
71 XBD7/20-(I)100×5 50.4 72 86.4 14 20 24 80 70 60 64 73 73 2900 17.17 18.81 19.35 22 4.2 4.5 4.7 100 1650 381
72 XBD8.4/20-(I)100×6 50.4 72 86.4 14 20 24 96 84 72 64 73 73 2900 20.6 22.57 23.22 30 4.2 4.5 4.7 100 1740 453
73 XBD9.8/20-(I)100×7 50.4 72 86.4 14 20 24 112 98 84 64 73 73 2900 24.03 26.34 27.09 30 4.2 4.5 4.7 100 1825 466
74 XBD11.2/20-(I)100×8 50.4 72 86.4 14 20 24 128 112 96 64 73 73 2900 27.4 30.1 30.96 37 4.2 4.5 4.7 100 1900 493
75 XBD12.6/20-(I)100×9 50.4 72 86.4 14 20 24 144 126 108 64 73 73 2900 30.9 33.9 34.83 37 4.2 4.5 4.7 100 1980 582
76 XBD2.8/20-(I)100×10 50.4 72 86.4 14 20 24 160 140 120 64 73 73 2900 34.3 37.6 38.7 45 4.2 4.5 4.7 100 2070 595
77 XBD4.2 /25-(I)125×2 70 90 114 19.4 25 31.6 46 42 36 65 73 73 2900 13.5 14.1 15.3 18.5 4.2 4.3 4.4 125 1185 292
78 XBD6.3 /25-(I)125×3 70 90 114 19.4 25 31.6 69 63 54 65 73 73 2900 20.2 21.2 22.9 30 4.2 4.3 4.4 125 1315 430
79 XBD8.4 /25-(I)125×4 70 90 114 19.4 25 31.6 92 84 72 65 73 73 2900 26.9 28.2 30.6 37 4.2 4.3 4.4 125 1410 463
80 XBD10.5/25-(I)125×5 70 90 114 19.4 25 31.6 115 106 90 65 73 73 2900 33.7 35.3 38.2 45 4.2 4.3 4.4 125 1585 555
81 XBD12.6 /25-(I)125×6 70 90 114 19.4 25 31.6 138 126 108 65 73 73 2900 40.4 40.3 45.9 55 4.2 4.3 4.4 125 1865 640
82 XBD14.7 /25-(I)125×7 70 90 114 19.4 25 31.6 161 147 126 65 73 73 2900 47.1 49.4 53.5 55 4.2 4.3 4.4 125 1960 840
83 XBD16.8 /25-(I)125×8 70 90 114 19.4 25 31.6 184 168 144 65 73 73 2900 53.9 56.4 61.1 75 4.2 4.3 4.4 125 2055 855
84 XBD18.9 /25-(I)125×9 70 90 114 19.4 25 31.6 207 189 102 65 73 73 2900 60.6 63.5 68.7 75 4.2 4.3 4.4 125 2225 870
85 XBD21 /25-(I)125×10 70 90 114 19.4 25 31.6 230 210 180 65 73 73 2900 67.3 70.6 76.4 90 4.2 4.3 4.4 125 2370 955
86 XBD3.8 /30-(I)125×2 80 108 120 22.2 30 33.3 44 38 34 67 74 73 2900 14.3 15.1 15.2 18.5 4.3 4.6 4.7 125 1185 292
87 XBD5.7 /30-(I)125×3 80 108 120 22.2 30 33.3 66 57 51 67 74 73 2900 21.5 22.7 22.8 30 4.3 4.6 4.7 125 1315 430
88 XBD7.6 /30-(I)125×4 80 108 120 22.2 30 33.3 88 76 68 67 74 73 2900 28.6 30.2 30.5 37 4.3 4.6 4.7 125 1410 463
89 XBD9.5 /30-(I)125×5 80 108 120 22.2 30 33.3 110 95 85 67 74 73 2900 35.8 37.8 38.1 45 4.3 4.6 4.7 125 1585 555
90 XBD11.4 /30-(I)125×6 80 108 120 22.2 30 33.3 132 114 102 67 74 73 2900 42.9 45.3 45.7 55 4.3 4.6 4.7 125 1865 640
91 XBD13.3 /30-(I)125×7 80 108 120 22.2 30 33.3 154 133 119 67 74 73 2900 50.1 52.9 53.3 55 4.3 4.6 4.7 125 1960 840
92 XBD15.2 /30-(I)125×8 80 108 120 22.2 30 33.3 176 152 136 67 74 73 2900 57.3 60.5 60.9 75 4.3 4.6 4.7 125 2055 855
93 XBD17.1 /30-(I)125×9 80 108 120 22.2 30 33.3 198 171 153 67 74 73 2900 64.4 68.0 68.5 75 4.3 4.6 4.7 125 2225 870
94 XBD19 /30-(I)125×10 80 108 120 22.2 30 33.3 220 190 170 67 74 73 2900 71.6 75.6 76.2 90 4.3 4.6 4.7 125 2370 955
95 XBD4.3 /35-(I)150×2 112 126 160 31.3 35 44.4 46 43 40 69 72 78 2900 20.5 20.5 22.3 30 4.4 4.4 4.5 150 1325 422
96 XBD6.5 /35-(I)150×3 112 126 160 31.3 35 44.4 69 65 60 69 72 78 2900 30.7 30.7 33.5 37 4.4 4.4 4.5 150 1420 452
97 XBD8.7 /35-(I)150×4 112 126 160 31.3 35 44.4 92 87 80 69 72 78 2900 40.9 40.9 44.7 45 4.4 4.4 4.5 150 1605 613
98 XBD10.7 /35-(I)150×5 112 126 160 31.3 35 44.4 115 109 100 69 72 78 2900 51.2 51.2 55.9 75 4.4 4.4 4.5 150 1875 820
99 XBD13.0 /35-(I)150×6 112 126 160 31.3 35 44.4 138 130 120 69 72 78 2900 61.4 61.4 67.1 75 4.4 4.4 4.5 150 1970 836
100 XBD15.2 /35-(I)150×7 112 126 160 31.3 35 44.4 161 152 140 69 72 78 2900 71.6 71.6 78.3 90 4.4 4.4 4.5 150 2115 922
101 XBD17.4 /35-(I)150×8 112 126 160 31.3 35 44.4 184 174 160 69 72 78 2900 81.9 81.9 89.4 90 4.4 4.4 4.5 150 2210 1198
102 XBD19.6 /35-(I)150×9 112 126 160 31.3 35 44.4 207 196 180 69 72 78 2900 92.1 92.1 100.6 110 4.4 4.4 4.5 150 2495 1214
103 XBD21.8 /35-(I)150×10 112 126 160 31.3 35 44.4 230 218 200 69 72 78 2900 102.4 102.4 111.8 132 4.4 4.4 4.5 150 2670 1340
104 XBD4.1 /40-(I)150×2 112 144 180 31.3 40 50 46 41 37 69 76 78 2900 20.5 21.2 23.3 30 4.4 4.4 4.6 150 1325 422
105 XBD6.2 /40-(I)150×3 112 144 180 31.3 40 50 69 62 55.5 69 76 78 2900 30.7 32.0 34.6 37 4.4 4.4 4.6 150 1420 452
106 XBD8.3 /40-(I)150×4 112 144 180 31.3 40 50 92 86 74 69 76 78 2900 40.9 42.7 46.1 55 4.4 4.4 4.6 150 1705 613
107 XBD10.4 /40-(I)150×5 112 144 180 31.3 40 50 115 104 92.5 69 76 78 2900 51.2 53.4 57.6 75 4.4 4.4 4.6 150 1875 820
108 XBD12.4 /40-(I)150×6 112 144 180 31.3 40 50 138 124 111 69 76 78 2900 61.4 64.0 69.2 75 4.4 4.4 4.6 150 1970 836
109 XBD14.5 /40-(I)150×7 112 144 180 31.3 40 50 161 145 129.5 69 76 78 2900 71.6 74.7 80.7 90 4.4 4.4 4.6 150 2115 922
110 XBD16.6 /40-(I)150×8 112 144 180 31.3 40 50 184 166 148 69 76 78 2900 81.9 85.4 92.2 110 4.4 4.4 4.6 150 2400 1198
111 XBD18.7 /40-(I)150×9 112 144 180 31.3 40 50 207 187 166.5 69 76 78 2900 92.1 96.0 103.8 110 4.4 4.4 4.6 150 2495 1214
112 XBD20.7 /40-(I)150×10 112 144 180 31.3 40 50 230 207 185 69 76 78 2900 102.4 107.1 115.3 132 4.4 4.4 4.6 150 2670 1340
113 XBD4/45-(I)150×2 122 162 192 34 45 53.3 44 40 34 71 78 77 2900 20.7 22.6 23.1 30 4.4 4.5 4.7 150 1325 422
114 XBD6/45-(I)150×3 122 162 192 34 45 53.3 66 60 51 71 78 77 2900 31.0 34.0 34.6 37 4.4 4.5 4.7 150 1420 452
115 XBD8/45-(I)150×4 122 162 192 34 45 53.3 88 80 68 71 78 77 2900 41.3 45.3 46.2 55 4.4 4.5 4.7 150 1705 613
116 XBD10/45-(I)150×5 122 162 192 34 45 53.3 110 100 85 71 78 77 2900 51.7 56.6 57.8 75 4.4 4.5 4.7 150 1875 820
117 XBD12/45-(I)150×6 122 162 192 34 45 53.3 132 120 102 71 78 77 2900 62.0 67.9 69.3 75 4.4 4.5 4.7 150 1970 836
118 XBD14/45-(I)150×7 122 162 192 34 45 53.3 154 140 119 71 78 77 2900 72.3 79.2 80.9 90 4.4 4.5 4.7 150 2115 922
119 XBD16/45-(I)150×8 122 162 192 34 45 53.3 176 160 136 71 78 77 2900 82.7 90.6 92.4 110 4.4 4.5 4.7 150 2400 1198
120 XBD18/45-(I)150×9 122 162 192 34 45 53.3 198 180 153 71 78 77 2900 93.0 101.9 104.0 110 4.4 4.5 4.7 150 2495 1214
121 XBD20/45-(I)150×10 122 162 192 34 45 53.3 220 200 170 71 78 77 2900 103.4 113.2 115.5 132 4.4 4.5 4.7 150 2670 1340

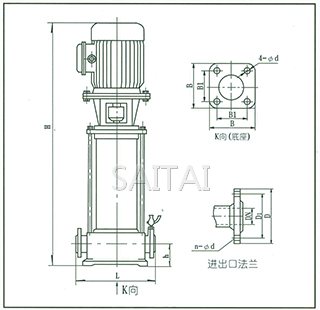

XBD(I)型消防泵基础及其尺寸

XBD-DL消防泵型号意义及产品图片
XBD(I)型消防泵基础及其尺寸
型号 h L B1 B 4-фd 进出口法兰
DN D1 n-фd1 D
XBD/0.56-(I)25 XBD/1.11-(I)25 75 300 205 230 4-ф14 25 85 4-14 115
XBD/1.67-(I)40 90 330 215 255 4-ф18 40 110 4-18 150
XBD/3.33-(I)50 XBD/5-(I)50 100 360 235 300 4-ф18 50 125 4-18 160
XBD/10-(I)80 XBD/15-(I)80 130 420 300 340 4-ф18 80 160 8-18 200
XBD/20-(I)100 140 420 300 340 4-ф18 100 180 8-18 220
XBD/25-(I)125 XBD/30-(I)125 160 500 350 400 4-ф24 125 210 8-18 250
XBD/35-(I)150 XBD/40-(I)150 180 500 350 400 4-ф24 150 240 8-22 285

注:
1.本网页的XBD(Ⅰ)型立式多级消防离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
