YB型便拆式离心油泵、GYB型便拆式高温油泵

YB型便拆式离心油泵、GYB型便拆式高温油泵,(简称:YB、GYB离心油泵),为便拆式卧式离心油泵。其外形安装尺寸基本与ISB型泵一致,则较ISB型泵具有更高的水力效率和更优的气蚀性能,且结构更可靠,轴密封和使用寿命上均为较大的提高。非自吸装有标准风冷电机和机械密封,独特设计的电机和泵采用同轴联接。带有法兰的螺旋形通道铸铁泵壳,当泵转子部件需保养或更换配件时,不需拆电机,,泵体只需打开泵盖取出叶轮,密封更换便可,叶轮经过静平衡校验,用螺母固定在轴上,背部有平衡孔便面光滑,被加工的尺寸上高度特确,并保证具有良好的平衡。用于输送介质稀薄、清洁的非侵蚀型、但具有易燃、易爆不含固体颗粒或纤维的液体,YB型泵输送最高温度为120℃液体,YB型最高温度240℃液体。供输送汽油、煤油、柴油等石油产品。

YB型便拆式离心油泵、GYB型便拆式高温油泵
YB型便拆式离心油泵、GYB型便拆式高温油泵

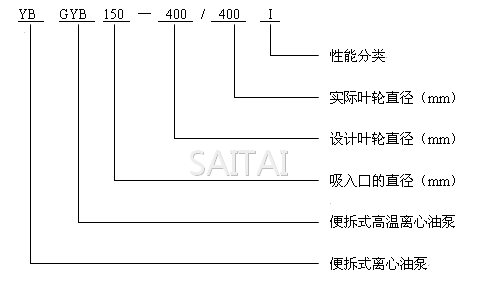

YB、GYB离心油泵型号说明

YB、GYB离心油泵型号说明
YB、GYB离心油泵型号说明

YB、GYB离心油泵性能参数

性能 流量 扬程 配套功率 工作压力 介质温度范围 进出口径
参数 1900m3/h 133m 250kw 10巴巴和16巴 -10℃―+80℃-+240℃ DN40-DN400mm

YB、GYB系列便拆式离心泵性能参数表 I

型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg   型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg
m3/h L/S m3/h L/S
40-100/96 3.9 5.6 7.4 1.08 1.56 2.06 10.6 10 9 49 55 43 2900 0.37 2.3 29 65-160/152 16.4 23.4 30.4 4.56 6.5 8.44 30 28 24.5 57 65 62 2900 4.0 2.5 75
40-100/106 4.4 6.3 8.3 1.22 1.75 2.31 13.2 12.5 11.3 51 57 56 2900 0.55 2.3 30 65-160/165 17.5 25 32.5 4.86 6.94 9.04 34.4 32 27.5 57 66 63 2900 4.0 2.5 75
40-125/132 3.9 5.6 7.4 1.08 1.56 2.06 17.6 16 14.4 44 48 46 2900 0.75 2.3 32 65-200/185 15.2 21.8 28.3 4.22 6.06 7.86 40.5 38 34 49 58 58 2900 5.5 2.5 100
40-125/142 4.4 6.3 8.3 1.22 1.75 2.31 21 20 18 44 49 47 2900 1.1 2.3 35   65-200/195 16.4 23.5 30.5 4.56 6.53 8.47 46.4 44 40 61 60 61 2900 7.5 2.5 110
40-160/142 3.8 5.5 7.2 1.06 1.53 2.00 25.5 24 22.5 40 40 40 2900 1.1 2.3 32 65-200/205 17.5 25 32.5 4.86 6.94 9.03 52.7 50 45.5 52 61 62 2900 7.5 2.5 115
40-160/152 4.1 5.9 7.8 1.13 1.63 2.16 29 28 26.3 36 41 41 2900 1.5 2.3 33 65-250/235 15 21.6 28 4.17 6.0 7.78 61 60 58 41 51 54 2900 11.0 2.5 170
40-160/165 4.4 6.3 8.3 1.22 1.75 2.31 34 32.30 40 44 43 2900 2.2 2.3 35 65-200/245 16.4 23.4 30.5 4.56 6.5 8.47 71.5 70 67 48 53 55 2900 11.0 2.5 170
40-200/185 3.7 5.3 7.3 1.03 1.47 1.74 38 36 34.5 32 32 32 2900 2.2 2.3 50 65-250/255 17.5 25 32.5 4.89 6.94 9.03 82 80 76.5 42 53 55 2900 15.0 2.5 185
40-200/195 4.1 5.9 7.8 1.4 1.64 2.17 45 44 42 24 34 32 2900 3.0 2.3 58 65-315/285 14.4 20.6 26.8 4.0 5.72 7.44 86 85 83 33 41 44 2900 15.0 2.5 210
40-200/205 4.4 6.3 8.3 1.22 1.75 2.31 51 50 48 29 36 35 2900 4.0 2.3 69 65-315/295 15.7 22.5 29.2 4.36 6.25 8.0 103 101 98 34 42 45 2900 18.5 2.5 225
40-250/235 3.8 5.5 7.2 1.06 1.53 2.00 61.5 60 56 26 30 29 2900 5.5 2.3 80 65-315/307 16.6 23.7 31 4.61 6.58 8.6 115 113 110 35 43 47 2900 22.0 2.5 260
40-250/245 4.1 5.9 7.8 1.14 1.64 2.17 72 70 65 27 31 30 2900 5.5 2.3 105 65-315/316 17.5 25 32.5 4.86 6.94 9.03 127 125 122 35 43 47 2900 30.0 2.5 320
50-250/255 4.4 6.3 8.3 1.22 1.75 2.31 82 80 74 27 31 31 2900 7.5 2.3 110 80-100/96 31.3 45 58 8.7 12.5 16.1 11 10 8 69 75 71 2900 2.2 3.0 60
50-100/96 8 11 14.5 2.22 3.05 4.03 11 10 9 57 63 60 2900 0.75 2.3 35 80-100/106 35 50 65 9.72 13.9 18.1 13.8 12.5 10 70 76 73 2900 3.0 3.0 65
50-100/106 8.8 12.5 16.5 2.44 3.47 4.53 13.6 12.5 11.3 58 65 63 2900 1.1 2.3 40   80-125/132 31.3 45 58 8.7 12.5 16.1 17.5 16 13.6 67 74 72 2900 4.0 3.0 80
50-125/132 8 11 14.5 2.22 3.05 4.03 17 16 14 61 60 58 2900 1.1 2.3 40 80-125/142 35 50 65 9.72 13.9 18.1 22 20 17 70 75 73 2900 5.5 3.0 100
50-125/142 8.8 12.5 16.3 2.44 3.47 4.53 21.5 20 17.8 52 61 60 2900 1.5 2.3 45 80-160/142 30.3 43.3 56.3 8.4 12.0 15.6 27 24 20 64 72 70 2900 5.5 3.0 100
50-160/142 7.3 10.4 13.5 2.03 2.89 3.75 23 22 20.5 50 50 50 2900 1.5 2.3 46 80-160/152 32.7 46.7 61 9.1 13.0 16.9 30.6 28 25 65 73 72 2900 7.5 3.0 105
50-160/152 8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 40 51 50 2900 2.2 2.3 50 80-160/165 35 50 65 9.72 13.9 18.1 35 32 28 66 74 75 2900 7.5 3.0 105
50-160/165 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 45 52 51 2900 3.0 2.3 60 80-200/185 30.5 43.5 56.6 8.5 12.1 15.7 40.6 38 33.4 56 68 69 2900 7.5 3.0 120
50-200/185 7.5 10.6 13.8 2.08 2.94 3.83 40 38 35 44 44 44 2900 3.0 2.3 70 80-200/195 32.8 47 61 9.1 13.1 16.9 47 44 40 57 69 72 2900 11.0 3.0 170
50-200/195 8.3 11.7 15.3 2.31 3.25 4.25 45.8 44 42 37 45 45 2900 4.0 2.3 85 80-200/205 35 50 65 9.72 13.9 18.1 53.3 50 46 58 70 71 2900 15.0 3.0 175
50-200/205 8.8 12.5 16.3 2.44 3.47 4.53 52 50 48 38 46 46 2900 5.5 2.3 105 80-250/235 30 43.3 56 8.3 12.0 15.6 63 60 54 54 61 62 2900 15.0 3.0 190
50-250/225 7.1 10.0 13.1 1.97 2.78 3.64 53.2 52 50.4 27 36 39 2900 5.5 2.3 110 80-250/245 32.5 46.7 61 9.0 13.0 16.9 73 70 64 53 62 63 2900 18.5 3.0 210
50-250/235 7.6 10.8 14 2.11 3.0 3.98 61.5 60 58 27.5 37 40 2900 7.5 2.3 115 80-250/255 35 53 65 9.72 13.9 18.1 83 80 72 55 62 63 2900 22.0 3.0 240
50-250/245 8.2 11.6 15.2 2.28 3.22 4.22 71.5 70 68 29 38 41 2900 7.5 2.3 120 80-315/285 29 41 53.6 9.1 11.4 14.9 88 85 83 40 53 57 2900 22.0 3.0 275
50-250/255 8.8 12.5 16.3 2.44 3.47 4.53 82 80 77.5 29 38 40 2900 11.0 2.3 160 80-315/295 31 44.5 58 8.6 12.4 16.1 103 101 97 43 55 58 2900 30.0 3.0 340
65-100/96 15.6 22.3 29 4.3 6.19 8.1 11 10 8.4 68 70 70 2900 1.1 2.5 40 80-315/301 32.5 46.5 60.5 9 12.9 16.8 116 113 110 44 56 59 2900 30.0 3.0 345
65-100/106 17.5 25 32.5 4.68 6.94 9.03 13.7 12.5 10.5 70 72 71 2900 1.5 2.5 45 80-315/321 35 50 65 9.72 13.9 18.1 128 125 122 45 57 60 2900 37.0 3.0 360
65-125/132 15.6 22.3 29 4.33 6.19 8.1 17.5 16 14.4 51 69 68 2900 2.2 2.5 50 100-200/195 62.6 89 116 17.4 24.7 32.2 11 10 8.8 67 77 77 2900 4.0 4.5 115
65-125/142 17.5 25 32.5 4.86 6.94 9.03 22 20 18 63 71 70 2900 3.0 2.5 60 100-200/205 70 100 130 19.4 27.8 36.1 13.6 12.5 11 69 79 77 2900 5.5 4.5 90
65-160/142 15 21.6 28 4.17 6.10 8.44 26 24 21 53 63 62 2900 3.0 2.5 65 100-250/245 62.6 89 116 17.4 24.7 32.2 19 16 11 71 77 66 2900 7.5 4.5 120

注:尺寸最终以订货后提供尺寸为准。

YB、GYB系列便拆式离心泵性能参数表 II

型 号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg   型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg
m3/h L/S m3/h L/S
100-250/250 70 100 130 19.4 27.8 36.1 23.5 20 14 73 79 68 1450 11.0 4.5 170 150-250/245 129 184 240 35.8 51.2 66.7 18.5 17 14.4 75 81 79 1450 15.0 3.0 265
100-315/295 60.6 86.6 112.5 16.8 24.1 31.3 27 24 18 66 75 68 1450 11.0 4.5 180 150-250/255 140 200 260 38.9 55.6 72.2 21.8 20 17 76 82 80 1450 18.5 3.0 300
100-315/307 65.4 93.5 121.6 18.2 26.2 33.8 32 28 21 71 77 70 1450 11.0 4.5 185 150-315/295 121 173 225 33.6 48.1 62.5 25 24 21 71 79 77 1450 18.5 3.5 310
100-315/321 70 100 130 19.4 27.8 36.1 36.5 32 24 73 77 68 1450 15.0 4.0 200   150-315/307 131 187 243 36.4 51.9 67.5 29.5 28 24.4 72 80 80 1450 22.0 3.5 335
100-400/375 61 87 113 16.9 24.2 31.4 41 38 34 63 73 71 1450 15.0 4.0 195 150-315/321 140 200 260 38.9 55.6 72.2 33.8 32 28 73 81 76 1450 30.0 3.5 410
100-400/385 65.4 93.5 121.6 18.2 26.0 33.8 47.5 44 37 65 75 73 1450 18.5 4.0 215 150-400/365 112 160 208 31.1 44.4 57.8 34 32 28 68 72 72 1450 22.0 3.5 430
100-400/400 70 100 130 19.4 27.8 36.1 54 50 42 64 76 78 1450 22.0 4.0 245 150-400/375 122 174 226 33.9 48.3 62.9 41 38 33 70 75 74 1450 30.0 3.5 480
100-250/230(I) 61 87 113 16.9 24.2 31.4 65 60 51 63 70 69 2900 30.0 4.0 330 150-400/385 131 187 243 36.4 51.9 67.5 46.6 44 38.3 71 77 76 1450 37.0 3.5 500
100-250/245(I) 65.4 93.5 121.6 18.2 26.0 33.8 76 70 53.5 64 71 70 2900 30.0 4.0 330 150-400/400 140 200 260 38.9 55.6 72.2 53 50 44 72 78 72 1450 45.0 3.5 515
100-250/250(I) 70 100 130 19.4 27.8 36.1 87 85 76 55 65 66 2900 37.0 4.0 345 150-510/475 112 160 208 31.1 44.4 57.8 56.5 54.5 51 62 67 66 1450 45.0 4.2 530
100-315/285(I) 58 82 107 16.1 22.8 29.7 90 85 76 55 65 66 2900 37.0 4.0 385 150-510/485 122 174 226 33.9 48.3 62.9 65 62 58 63 69 68 1450 55.0 4.2 765
100-315/295(I) 63 90 117 17.5 25.0 32.5 106.6 101 92 57 67 68 2900 45.0 4.0 440 150-510/495 131 187 243 36.4 51.9 67.5 73 70 66 65 71 69 1450 75.0 4.2 860
100-315/307(I) 66.5 95 123.6 18.5 26.4 34.3 119 113 104 58 68 69 2900 55.0 4.0 550 150-510/510 140 200 260 38.9 55.6 72.2 84 80 75 66 72 69 1450 75.0 4.2 860
100-315/321(I) 70 100 130 19.4 27.8 36.1 132 125 114 58 69 69 2900 75.0 4.0 685 200-250/235 157 243 316 43.7 67.5 87.8 16 13.5 9.0 76 78 76 1450 15 4.0 270
125-200/195 96 143.172 23.9 39.7 47.8 10.4 10 9.6 80 83 82 1450 7.5 4.0 130 200-250/245 189 270 351 52.5 75 97.5 19 17 13 77 81 77 1450 18.5 4.0 390
125-200/205 86 160 192 26.7 44.4 53.3 13.12.5 12 81 85 82 1450 11.0 4.0 180 200-250/255 210 300 360 58.3 83.3 100 22.5 20 16 78 83 78 1450 22 4.0 430
125-250/245 86 143 172 23.9 39.7 47.8 18 16 13.6 77 80 76 1450 11.0 4.0 210 200-315/295 189 270 324 52.5 75 90 27 23 20 77 81 78 1450 22 6.0 430
125-250/255 96 160 192 26.7 44.4 53.3 22.6 20 17 79 83 80 1450 15.0 4.0 225 200-315/307 196 281 337 54.4 78.1 93.6 31 27 24 78 82 80 1450 30 6.0 480
125-315/295 83 138 166 21.7 38.3 46.1 27 24 21 69 76 71 1450 15.0 4.0 260   200-315/321 210 300 360 58.3 83.3 100 36 32 28 77 83 81 1450 37 6.0 535
125-315/307 90 150 180 25 41.7 50 31.5 28 24.5 70 79 76 1450 18.5 4.0 280 200-400/365 176.4 252 302 49 70 84 34 30 25 76 79 73 1450 45 4.0 585
125-315/321 96 160 192 26.7 44.4 53.3 36 32 28 72 81 77 1450 22.0 5.0 315 200-400/375 189 270324 52.5 75 90 48 37 33 77 81 79 1450 45 4.0 585
125-400/375 83 138 166 21.7 38.3 46.1 41.3 37.5 34.5 71 75 71 1450 22.0 5.0 355 200-400/380 201.6 288 345.5 56 80 96 48 44 38 71 83 81 1450 55 4.0 700
125-400/385 90 150 180 25 41.7 50 48.4 44 40.5 72 77 76 1450 30.0 5.0 437 200-400/400 210 300 360 58.3 83.3 100 55 50 44 78 84 82 1450 55 4.0 700
125-400/400 96 160 192 26.7 44.4 53.3 55 50 46 74 82 80 1450 37.0 4.5 451 200-500/425 176.4 252 201.4 49 70 84 60 55 49 74 78 77 1450 55 3.0 700
100-250/230(I) 83 138 166 21.7 38.3 46.1 65 60 55 67 76 73 2900 37.0 4.5 430 200-500/485 189 270 324 52.5 75 90 67 60 55 76 79 78 1450 75 3.0 835
100-250/245(I) 90 150 180 25 41.7 50 76 70 64 68 77 75 2900 45.0 4.5 495 200-500/505 201.6 288 345.6 56 80 96 77 70 67 76 82 80 1450 90 3.0 1290
100-250/255(I) 96 160 192 26.7 44.4 53.3 87 80 73 68 80 77 2900 55.0 4.5 580   200-500/540 210 300 360 58.3 83.3 100 87 80 75 77 83 81 1450 110 3.0 1415
100-315/285(I) 80.5 134 161 22.4 37.2 44.7 96 88 86 67 72 68 2900 55.0 4.5 590 200-315/235(I) 226 322 419 62.8 89.4 116.4 15.5 14 10 73 78 83 1450 18.5 4.0 390
100-315/295(I) 86 143 172 23.8 39.7 47.8 106.4 111 95.2 68 73 69 2900 75.0 4.5 710 200-315/245(I) 250 358 465 69.4 99.4 129.2 19 17 13 76 81 73 1450 22.0 4.0 430
100-315/307(I) 90 150180 25 41.7 50 117 110 104.6 68 73 74 2900 75.0 4.5 715 200-315/252(I) 280 400 520 77.8 111.1 144.4 22.2 20 14 78 83 75 1450 30.0 4.0 480
100-315/321(I) 96 160 192 26.7 44.7 53.3 133 125 119 73 75 71 2900 90.0 4.5 800 200-315/295(I) 242 346 450 67.2 96.1 125 27.5 24 18.5 74 81 75 1450 37.0 4.0 535
150-250/235 117 167 217.5 32.5 46.4 60.4 15.2 14 12 74 79 77 1450 11.0 3.0 245 200-315/307(I) 262 374 486 72.8 103.9 135 31.5 28 25 75 81 77 1450 45.0 4.0 560

注:尺寸最终以订货后提供尺寸为准。

YB、GYB系列便拆式离心泵性能参数表 III

型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg   型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg
m3/h L/S m3/h L/S
200-315/321(I) 280 400 520 77.8 111.1 144.4 36 32 26 76 83 78 1450 55.0 4.0 680 300-500/465 432 609 728 117.6 169.3 202.2 65 62 56 74 86 75 1450 160 5.5 1980
200-400/365(I) 224 320 416 62.2 88.9 115.6 34.9 32 25 70 79 70 1450 45 4.0 585 300-500/505 460 662 791 127.8 184 219.8 74 70.5 63.5 76 82 77 1450 200 5.5 2150
200-400/375(I) 242 346 450 67.2 96.1 125 42 38 29.6 75 81 72 1450 55 4.0 700 300-500/540 500 720 900 138.9 200 250 86 80 72 77 83 78 1450 250 5.5 2280
200-400/385(I) 262 352 486 72.8 103.9 135 48 44 35 75 83 79 1450 75 4.0 835 350-410/330 620 931 1165 172.2 258.6 323.6 17.5 15.0 13.0 71 78 77 970 55 5.5 1320
200-400/400(I) 280 400 520 77.8 111.1 144.4 54.5 50 39 79 84 79 1450 75 4.0 835 350-410/375 663 995 1240 184.2 276.4 345.8 20.0 17.0 15.0 74 80 78 970 75 5.5 1490
200-500/425(I) 224 320 416 62.2 88.9 115.6 62 56 48 74 79 75 1450 75 4.0 1050 350-410/410 718 1080 1345 199.4 300.0 373.6 23.5 20.0 18.0 76 82 80 970 90 5.5 1730
200-500/465(I) 242 346 450 67.2 96.1 125 65 60 54 76 80 77 1450 90 5.0 1290   350-480/425 620 931 1165 172.2 258.0 323.6 26.5 24.0 21.0 73 79 75 970 90 5.5 1750
200-500/505(I) 262 374 486 72.8 103.9 135 76 70 63 77 82 79 1450 110 5.0 1415 350-480/450 663 995 1245 184.2 276.4 345.8 30.5 27.0 25.0 74 81 76 970 110 5.5 1910
200-500/540(I) 280 400 520 72.8 141.1 144.4 87 80 77 76 83 79 1450 132 5.0 1595 350-480/485 718 1080 1345 199.4 300.0 375.5 36.4 32 28.5 79 83 78 970 110 5.5 2120
250-250/245 368 506 607 102.2 140.6 168.7 19.5 17 14.6 76 80 82 1450 37 5.0 550 350-400/375 620 931 1165 172.2 258.6 323.6 42.5 38.0 32.3 75 79 74 1450 132 5.5 1620
250-250/255 400 550 670 111.1 152.8 186.1 22.5 20 16 81 85 87 1450 45 5.0 620 350-400/385 663 995 1245 184.2 276.2 345.8 48.3 44.0 36.8 77 81 76 1450 160 5.5 2030
250-315/295 339 466 559 94 129.3 155.2 26.5 25 20 74 76 78 1450 45 5.0 695 350-400/400 718 1080 1345 199.4 300.0 373.6 54.7 50.0 44.2 78 82 77 1450 200 5.5 2120
250-315/307 368 506 607 102.2 140.6 168.7 31.5 28 23 75 78 80 1450 55 5.0 840 350-450/425 620 931 1165 172.2 258.6 323.6 51.3 46.1 41.3 78 78 78 1450 160 5.5 2050
250-315/321 400 550 670 111.1 152.8 186.1 36 32 26 77 80 81 1450 75 5.0 915 350-450/435 663 995 1245 184.2 276.4 345.8 59.2 54.0 48.0 80 80 80 1450 200 5.5 2430
250-400/365 311 428 514 86.5 119 142.8 38 35 30 66 72 68 1450 75 5.0 910 350-450/450 718 1080 1345 199.4 300.0 373.6 64.8 60.0 55.0 80 80 80 1450 250 5.5 2630
250-400/375 339 466 559 94 129.3 155.2 43 39.5 33.5 69 75 74 1450 75 5.0 910 350-350/325(I) 900 1080 1300 250 300 361 11.5 10.5 9 76 60 76 970 45 6.0 1150
250-400/385 368 506 607 102.2 140.6 168.7 48 44 37.5 70 75 75 1450 90 5.0 1055 350-350/355(I) 1000 1200 1450 277.8 333.3 402.8 13.5 12.5 10.5 76 80 77 970 55 6.0 1250
250-400/400 400 550 670 111.1 152.8 186.1 54.4 50 40 72 79 75 1450 110 5.0 1557 350-480/450(I) 900 1080 1300 250 300 361 19 17 14 76 81 77 970 75 6.0 1350
250-500/425 311 428 514 86.5 119 142.8 58 55 48.5 72 74 73 1450 110 5.0 1350   350-480/485(I) 1000 1200 1450 277.8 333.3 402.8 23 20 16 79 83 79 970 90 6.0 1580
250-500/465 339 466 559 94 129.3 155.2 66.5 63.5 55.5 73 76 75 1450 132 5.0 1420 350-315/295(I) 745 985 1182 207 273 328 27 25 20 74 78 75 1450 110 6.0 1650
250-500/505 368 506 670 102.2 140.6 168.7 75 71 62.5 75 78 77 1450 160 5.0 1560 350-315/301(I) 900 1080 1300 250 300 361 31.5 28 23 78 79 76 1450 132 6.0 1720
250-500/540 400 550 670 111.1 152.8 186.1 84 80 70 73 80 78 1450 200 5.0 1750 350-315/321(I) 1000 1200 1450 277.8 333.3 402.8 36 32 26 77 81 78 1450 160 6.0 1870
300/250/245 460 662 791 127.8 184 219.8 20.2 17.5 14.2 82 84 86 1450 45 5.0 785 350-400/365(I) 720 900 990 200 250 275 37 33 30 68 70 70 1450 132 6.0 1810
300/250/255 500 720 900 138.9 200 250 23 20 16 83 86 87 1450 55 5.0 900 350-400/375(I) 745 985 1182 207 273 328 42 38.5 34 68 73 71 1450 160 6.0 2000
300-315/295 423 609 728 117.6 169.3 202.2 25.5 23.5 20 75 81 76 1450 55 5.0 1080 350-400/385(I) 900 1080 1300 250 300 361 47.5 44 38 71 75 73 1450 200 6.0 2100
300-315/307 460 662 791 127.8 184 219.8 30.5 28 23.5 77 83 77 1450 75 5.0 1250 350-400/400(I) 1000 1200 1450 277.8 333.3 402.8 55 50 43 73 77 75 1450 250 6.0 2350
300-315/321 500 720 900 138.9 200 250 36 32 26 82 85 84 1450 90 5.0 1350   400-300/290 1092 1456 1729 303.3 404.4 480.3 12 10.2 9 78 84 81 970 55 6.0 1480
300-400/365 389 561 670 108.2 155.7 186 35.5 33 27.5 72 77 75 1450 75 5.5 1250 400-300/305 1200 1600 1900 333.3 444.4 527.6 14 12.5 10.5 78 87 83 970 75 6.0 1650
300-400/375 423 609 728 117.6 169.3 202.2 41 38 32 75 80 78 1450 90 5.5 1400 400-350/340 1092 1456 1729 303.3 404.4 480. 19.5 17 13 80 84 73 970 90 6.0 1780
300-400/385 460 662 728 127.8 184 .219.8 47 44 36.5 77 82 80 1450 110 5.5 1520 400-350/355 1200 1600 1900 333.3 444.4 527.6 23 20 15 81 85 84 970 110 6.0 1850
300-400/400 500 720 900 138.9 200 250 54.5 50 42 79 86 80 1450 132 5.5 1725 400-400/385 994 1325 1573 276 368 437.1 26 23.5 19 79 84 77 970 132 6.0 2150
300-500/425 389 561 670 108.2 155.7 186 57 54.5 49 71 78 73 1450 132 5.5 1850 400-400/395 1092 1456 1729 303.3 404.4 480.3 30 27.5 22.5 83 87 81 970 160 6.0 2320
                  4000-400/400 1200 1600 1900 333.3 444.4 527.8 35 32 26 84 88 81 970 200 6.0 2450

注:尺寸最终以订货后提供尺寸为准。

YB、GYB系列便拆式离心泵安装尺寸表 I

型号 DN L B3 L1 L2 L3 S1 HR HM a B2 4×M 吸入口法兰 排出口法兰
mm DN1 D1 D2 n-фd1 DN2 D3 D4 n-фd2
40-100/96 40 350 360 340 50 250 45 180 310 80 320 4×14 40 110 150 4-18 40 110 150 4-18
40-100/106 40 350 360 340 50 250 45 180 310 80 320 4×14 40 110 150 4-18 40 110 150 4-18
40-125/132 40 350 360 340 50 250 45 180 310 80 320 4×14 40 110 150 4-18 40 110 150 4-18
40-125/142 40 350 360 340 50 250 45 180 310 80 320 4×14 40 110 150 4-18 40 110 150 4-18
40-160/142 40 480 360 470 95 300 85 210 370 80 350 4×14 40 110 150 4-18 40 110 150 4-18
40-160/152 40 480 360 470 95 300 85 210 370 80 350 4×14 40 110 150 4-18 40 110 150 4-18
40-160/165 40 490 360 470 95 300 85 210 370 80 350 4×14 40 110 150 4-18 40 110 150 4-18
40-200/185 40 550 390 530 125 300 115 240 410 80 350 4×14 40 110 150 4-18 40 110 150 4-18
40-200/195 40 550 390 530 125 300 115 240 410 80 350 4×14 40 110 150 4-18 40 110 150 4-18
40-200/205 40 580 390 530 125 300 115 240 410 80 350 4×14 40 110 150 4-18 40 110 150 4-18
40-250/235 40 625 450 600 135 350 125 260 460 80 400 4×18 40 110 150 4-18 40 110 150 4-18
40-250/245 40 625 450 600 135 350 125 260 460 80 400 4×18 40 110 150 4-18 40 110 150 4-18
40-250/255 40 625 450 600 135 350 125 260 460 80 400 4×18 40 110 150 4-18 40 110 150 4-18
50-100/96 50 445 360 420 70 250 85 180 320 80 320 4×18 50 125 165 4-18 50 125 165 4-18
50-100/106 50 445 360 420 70 250 85 180 320 80 320 4×18 50 125 165 4-18 50 125 165 4-18
50-125/135 50 445 360 420 80 250 85 192 340 80 320 4×18 50 125 165 4-18 50 125 165 4-18
50-125/142 50 445 360 420 80 250 85 192 340 80 320 4×18 50 125 165 4-18 50 125 165 4-18
50-160/142 50 450 360 480 90 320 80 210 370 80 320 4×18 50 125 165 4-18 50 125 165 4-18
50-160/152 50 450 360 480 90 320 80 210 370 80 320 4×18 50 125 165 4-18 50 125 165 4-18
50-160/165 50 540 360 520 100 350 85 210 370 80 350 4×18 50 125 165 4-18 50 125 165 4-18
50-200/185 50 540 390 520 70 400 60 240 420 80 400 4×18 50 125 165 4-18 50 125 165 4-18
50-200/195 50 580 390 560 80 470 72 240 420 80 400 4×18 50 125 165 4-18 50 125 165 4-18
50-200/205 50 615 390 590 100 490 95 240 420 80 400 4×18 50 125 165 4-18 50 125 165 4-18
50-250/225 50 665 450 640 160 350 145 260 480 100 400 4×18 50 125 165 4-18 50 125 165 4-18
50-250/235 50 665 450 640 160 350 145 260 480 100 400 4×18 50 125 165 4-18 50 125 165 4-18
50-250/245 50 665 450 640 160 350 145 260 480 100 400 4×18 50 125 165 4-18 50 125 165 4-18
50-250/255 50 760 490 740 185 400 170 260 480 100 440 4×18 50 125 165 4-18 50 125 165 4-18
65-100/96 65 450 360 430 100 250 90 180 340 80 320 4×14 65 145 185 4-18 65 145 185 4-18
65-100/106 65 460 360 440 105 250 98 180 340 80 320 4×14 65 145 185 4-18 65 145 185 4-18
65-125/132 65 505 360 480 130 250 117 192 360 80 320 4×14 65 145 185 4-18 65 145 185 4-18
65-125/142 65 540 390 520 150 300 130 192 360 80 350 4×14 65 145 185 4-18 65 145 185 4-18
65-160/142 65 450 390 520 130 300 110 212 360 80 320 4×14 65 145 185 4-18 65 145 185 4-18

注:尺寸最终以订货后提供尺寸为准。

YB、GYB系列便拆式离心泵安装尺寸表 II

型号 DN L B3 L1 L2 L3 S1 HR HM a B2 4×M 吸入口法兰 排出口法兰
mm DN1 D1 D2 n-фd1 DN2 D3 D4 n-фd2
65-160/152 65 450 390 520 130 300 110 212 390 80 320 4×14 65 145 185 4-18 65 145 185 4-18
65-160/165 65 580 390 560 150 300 130 212 390 80 350 4×14 65 145 185 4-18 65 145 185 4-18
65-200/185 65 630 450 610 150 350 130 240 450 100 400 4×14 65 145 185 4-18 65 145 185 4-18
65-200/195 65 630 450 610 150 350 130 240 450 100 400 4×14 65 145 185 4-18 65 145 185 4-18
65-200/205 65 630 450 610 150 350 130 240 450 100 400 4×14 65 145 185 4-18 65 145 185 4-18
65-250/235 65 760 490 740 190 400 170 260 485 100 440 4×14 65 145 185 4-18 65 145 185 4-18
65-250/245 65 760 490 740 190 400 170 260 485 100 440 4×14 65 145 185 4-18 65 145 185 4-18
65-250/255 65 760 490 740 190 400 170 260 485 100 440 4×14 65 145 185 4-18 65 145 185 4-18
65-315/285 65 835 540 810 200 450 180 280 550 125 490 4×18 65 145 185 4-18 65 145 185 4-18
65-315/295 65 835 540 810 190 450 180 280 550 125 490 4×18 65 145 185 4-18 65 145 185 4-18
65-315/307 65 865 540 840 210 450 195 280 550 125 490 4×18 65 145 185 4-18 65 145 185 4-18
65-315/316 65 970 540 840 230 540 205 300 570 125 490 4×18 65 145 185 4-18 65 145 185 4-18
80-100/96 80 530 360 500 115 300 105 190 350 100 320 4×14 80 160 200 8-18 80 160 200 8-18
80-100/106 80 565 390 540 130 300 120 190 350 100 320 4×14 80 160 200 8-18 80 160 200 8-18
80-125/132 80 600 390 580 100 400 90 210 370 100 350 4×14 80 160 200 8-18 80 160 200 8-18
80-125/142 80 640 400 620 125 400 110 210 370 100 350 4×14 80 160 200 8-18 80 160 200 8-18
80-160/142 80 630 450 630 150 350 130 240 420 100 400 4×14 80 160 200 8-18 80 160 200 8-18
80-160/152 80 630 450 630 150 350 130 240 420 100 400 4×14 80 160 200 8-18 80 160 200 8-18
80-160/165 80 630 450 630 150 350 130 240 420 100 400 4×14 80 160 200 8-18 80 160 200 8-18
80-200/185 80 670 490 630 145 400 125 240 440 100 440 4×18 80 160 200 8-18 80 160 200 8-18
80-200/195 80 675 490 630 145 400 125 240 440 100 440 4×18 80 160 200 8-18 80 160 200 8-18
80-200/205 80 675 490 630 145 400 125 240 440 100 440 4×18 80 160 200 8-18 80 160 200 8-18
80-250/235 80 790 485 770 185 400 165 260 485 125 440 4×18 80 160 200 8-18 80 160 200 8-18
80-250/245 80 835 485 810 230 400 205 260 485 125 440 4×18 80 160 200 8-18 80 160 200 8-18
80-250/255 80 860 485 840 190 500 170 260 485 125 490 4×18 80 160 200 8-18 80 160 200 8-18
80-315/285 80 970 605 950 230 540 205 305 605 125 550 4×18 80 160 200 8-18 80 160 200 8-18
80-315/295 80 970 605 950 230 540 205 305 605 125 550 4×18 80 160 200 8-18 80 160 200 8-18
80-315/301 80 970 605 950 230 540 205 305 605 125 550 4×18 80 160 200 8-18 80 160 200 8-18
80-315/321 80 970 605 950 230 540 205 305 605 125 550 4×18 80 160 200 8-18 80 160 200 8-18
100-200/195 100 591 450 560 100 400 80 240 420 100 350 4×18 100 180 220 8-18 100 180 220 8-18
100-200/205 100 626 450 600 120 400 100 240 420 100 400 4×18 100 180 220 8-18 100 180 220 8-18
100-250/245 100 634 450 605 120 400 102 240 420 100 440 4×18 100 180 220 8-18 100 180 220 8-18

注:尺寸最终以订货后提供尺寸为准。

YB、GYB系列便拆式离心泵安装尺寸表 III

型号 DN L B3 L1 L2 L3 S1 HR HM a B2 4×M 吸入口法兰 排出口法兰
Mm DN1 D1 D2 n-фd1 DN2 D3 D4 n-фd2
100-250/250 100 749 490 710 175 400 155 240 420 100 400 4×18 100 180 220 8-18 100 180 220 8-18
100-315/295 100 765 490 740 150 400 170 240 440 100 440 4×18 100 180 220 8-18 100 180 220 8-18
100-315/307 100 765 490 740 150 400 170 240 440 100 440 4×18 100 180 220 8-18 100 180 220 8-18
100-315/321 100 765 490 740 150 400 170 240 440 100 440 4×18 100 180 220 8-18 100 180 220 8-18
100-400/375 100 750 490 730 95 500 115 260 485 100 440 4×22 100 180 220 8-18 100 180 220 8-18
100-400/385 100 795 490 770 165 400 185 260 485 100 440 4×22 100 180 220 8-18 100 180 220 8-18
100-400/400 100 820 540 800 180 400 200 260 485 100 440 4×22 100 180 220 8-18 100 180 220 8-18
100-250/230(I) 100 949 610 710 95 540 85 300 550 125 550 4×24 100 180 220 8-18 100 180 220 8-18
100-250/245(I) 100 949 610 710 95 540 85 300 550 125 550 4×24 100 180 220 8-18 100 180 220 8-18
100-250/255(I) 100 949 610 710 95 540 85 300 550 125 550 4×24 100 180 220 8-18 100 180 220 8-18
100-315/285(I) 100 1050 660 1000 220 600 200 325 605 125 600 4×24 100 180 220 8-18 100 180 220 8-18
100-315/295(I) 100 1050 660 1000 220 600 200 325 605 125 600 4×24 100 180 220 8-18 100 180 220 8-18
100-315/307(I) 100 1085 660 1030 235 600 215 325 605 125 600 4×24 100 180 220 8-18 100 180 220 8-18
100-315/321(I) 100 1415 730 1360 390 600 380 325 605 125 600 4×24 100 180 220 8-18 100 180 220 8-18
125-200/195 125 710 490 690 155 400 145 260 460 125 440 4×18 125 210 230 8-18 125 210 230 8-18
125-200/205 125 785 490 760 195 400 180 260 460 125 440 4×18 125 210 230 8-18 125 210 230 8-18
125-250/245 125 785 490 760 195 400 180 260 480 125 440 4×18 125 210 230 8-18 125 210 230 8-18
125-250/255 125 785 490 760 250 500 230 260 480 125 440 4×18 125 210 230 8-18 125 210 230 8-18
125-315/295 125 785 490 760 200 400 180 260 485 125 440 4×23 125 210 230 8-18 125 210 230 8-18
125-315/307 125 840 490 810 215 400 205 260 485 125 440 4×23 125 210 230 8-18 125 210 230 8-18
125-315/321 125 860 540 840 250 500 170 260 485 125 490 4×23 125 210 230 8-18 125 210 230 8-18
125-400/375 125 855 540 830 185 500 165 280 655 125 490 4×23 125 210 230 8-18 125 210 230 8-18
125-400/385 125 970 610 950 225 540 205 280 655 125 550 4×23 125 210 230 8-18 125 210 230 8-18
125-400/400 125 970 610 950 225 540 205 280 655 125 550 4×23 125 210 230 8-18 125 210 230 8-18
125-250/230(I) 125 970 610 950 195 600 175 325 605 125 550 4×28 125 210 230 8-18 125 210 230 8-18
125-250/245(I) 125 1030 610 1000 210 600 200 325 605 125 550 4×28 125 210 230 8-18 125 210 230 8-18
125-250/255(I) 125 1100 660 1060 240 600 230 325 605 125 550 4×28 125 210 230 8-18 125 210 230 8-18
125-315/285(I) 125 1190 730 1160 290 600 280 350 665 125 600 4×28 125 210 230 8-18 125 210 230 8-18
125-315/295(I) 125 1190 730 1160 290 600 280 350 665 125 670 4×28 125 210 230 8-18 125 210 230 8-18
125-315/307(I) 125 1190 730 1160 290 600 280 350 665 125 670 4×28 125 210 230 8-18 125 210 230 8-18
125-315/321(I) 125 1230 730 2000 310 600 300 350 665 125 670 4×28 125 210 230 8-18 125 210 230 8-18
150-250/235 150 800 610 780 150 500 120 330 685 140 550 4×23 150 240 285 8-22 150 240 285 8-22

注:尺寸最终以订货后提供尺寸为准。

YB、GYB系列便拆式离心泵安装尺寸表 III

型号 DN L B3 L1 L2 L3 S1 HR HM a B2 4×M 吸入口法兰 排出口法兰
mm DN1 D1 D2 n-фd1 DN2 D3 D4 n-фd2
150-250/245 150 845 610 820 180 500 160 330 685 140 550 4×23 150 240 285 8-22 150 240 285 8-22
150-250/255 150 870 610 830 180 500 165 330 685 140 550 4×23 150 240 285 8-22 150 240 285 8-22
150-315/295 150 910 660 165 165 600 145 380 740 140 600 4×23 150 240 285 8-22 150 240 285 8-22
150-315/307 150 910 660 165 165 600 145 380 740 140 600 4×23 150 240 285 8-22 150 240 285 8-22
150-315/321 150 975 660 190 190 600 175 380 760 140 600 4×23 150 240 285 8-22 150 240 285 8-22
150-400/365 150 990 660 950 200 600 175 415 740 140 600 4×28 150 240 285 8-22 150 240 285 8-22
150-400/375 150 990 660 950 200 600 175 415 715 140 600 4×28 150 240 285 8-22 150 240 285 8-22
150-400/385 150 1050 660 1000 230 600 200 415 715 140 600 4×28 150 240 285 8-22 150 240 285 8-22
150-400/400 150 870 660 800 130 600 100 415 715 140 600 4×28 150 240 285 8-22 150 240 285 8-22
150-510/475 150 1205 730 1180 280 660 260 415 1450 160 670 4×28 150 240 285 8-22 150 240 285 8-22
150-510/485 150 1205 730 1180 280 660 260 415 1450 160 670 4×28 150 240 285 8-22 150 240 285 8-22
150-510/795 150 1205 730 1180 280 660 260 415 1450 160 670 4×28 150 240 285 8-22 150 240 285 8-22
150-510/510 150 1205 730 1180 280 660 260 415 1450 160 670 4×28 150 240 285 8-22 150 240 285 8-22
200-250/235 200 907 660 880 160 600 140 360 740 160 600 4×23 200 295 340 12-22 200 295 340 12-22
200-250/245 200 947 660 920 180 600 160 360 740 160 600 4×23 200 295 340 12-22 200 295 340 12-22
200-250/255 200 930 660 900 170 600 150 360 760 160 600 4×23 200 295 340 12-22 200 295 340 12-22
200-315/295 200 995 660 970 200 600 185 380 780 160 600 4×23 200 295 340 12-22 200 295 340 12-22
200-315/307 200 1050 730 970 180 600 275 415 835 160 670 4×23 200 295 340 12-22 200 295 340 12-22
200-315/321 200 1050 730 970 180 660 115 415 835 160 670 4×23 200 295 340 12-22 200 295 340 12-22
200-400/365 200 1075 730 1000 190 660 170 415 835 160 670 4×28 200 295 340 12-22 200 295 340 12-22
200-400/375 200 1205 730 1180 280 660 260 415 855 160 670 4×28 200 295 340 12-22 200 295 340 12-22
200-400/380 200 1205 730 1180 280 660 260 415 855 160 670 4×28 200 295 340 12-22 200 295 340 12-22
200-400/400 200 1205 730 1180 280 660 260 415 855 160 670 4×28 200 295 340 12-22 200 295 340 12-22
200-500/425 200 1205 730 1180 280 660 260 415 855 160 670 4×28 200 295 340 12-22 200 295 340 12-22
200-500/485 200 1550 810 1500 370 660 350 415 1160 160 750 4×28 200 295 340 12-22 200 295 340 12-22
200-500/505 200 1495 810 1450 350 800 325 415 1160 160 750 4×28 200 295 340 12-22 200 295 340 12-22
200-500/540 200 1495 810 1450 350 800 325 415 1160 160 750 4×28 200 295 340 12-22 200 295 340 12-22
200-250/235(I) 205 1075 730 1050 210 660 195 415 965 200 670 4×28 200 295 340 12-22 150 240 285 8-22
200-250/245(I) 205 1100 730 1050 210 660 195 415 965 200 670 4×28 200 295 340 12-22 150 240 285 8-22
200-250/252(I) 205 1185 730 1150 260 660 245 430 1030 200 670 4×28 200 295 340 12-22 150 240 285 8-22
200-315/295(I) 205 1255 730 1230 300 660 285 430 1030 200 670 4×28 200 295 340 12-22 150 240 285 8-22
200-315/307(I) 205 1255 810 1230 300 660 285 460 1160 200 750 4×28 200 295 340 12-22 150 240 285 8-22

注:尺寸最终以订货后提供尺寸为准。

YB、GYB系列便拆式离心泵安装尺寸表III

型号 DN L B3 L1 L2 L3 S1 HR HM a B2 4×M 吸入口法兰 排出口法兰
mm DN1 D1 D2 n-фd1 DN2 D3 D4 n-фd2
200-315/321(I) 205 1305 730 1270 300 700 285 460 1160 200 670 4×28 200 295 340 12-22 150 240 285 8-22
200-400/365(I) 205 1205 730 1180 260 1000 240 415 815 160 670 4×28 200 295 340 12-22 150 240 285 8-22
200-400/375(I) 205 1205 730 1180 260 1000 240 415 815 160 750 4×28 200 295 340 12-22 150 240 285 8-22
200-400/385(I) 205 1205 730 1180 260 1000 240 415 815 160 750 4×28 200 295 340 12-22 150 240 285 8-22
200-400/400(I) 205 1205 730 1810 430 1000 405 415 815 160 750 4×28 200 295 340 12-22 150 240 285 8-22
200-500/425(I) 205 1495 810 1460 350 800 330 415 1160 160 750 4×28 200 295 340 12-22 150 240 285 8-22
200-500/465(I) 205 1495 810 1460 350 800 330 415 1160 160 750 4×28 200 295 340 12-22 150 240 285 8-22
200-500/505(I) 205 1495 810 1460 350 800 330 415 1160 160 750 4×28 200 295 340 12-22 150 240 285 8-22
200-500/540(I) 205 1495 810 1460 350 800 330 415 1160 160 750 4×28 200 295 340 12-22 150 240 285 8-22
250-250/245 205 1075 730 1030 250 660 235 415 965 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-250/255 205 1100 730 1050 250 660 235 415 965 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-315/295 205 1185 730 1140 300 660 285 430 1030 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-315/307 205 1255 730 1210 300 660 285 430 1030 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-315/321 205 1255 730 1210 300 660 285 430 1030 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-400/365 250 1235 730 1200 270 700 250 460 1150 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-400/375 250 1305 730 1290 270 700 245 460 1150 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-400/385 250 1305 730 1290 270 700 245 460 1150 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-400/400 250 1495 730 1470 350 700 335 460 1150 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-500/425 250 1760 810 1470 400 1000 370 520 1250 200 750 4×28 250 355 405 12-26 250 355 405 12-26
250-500/465 250 1760 810 1470 400 1000 370 520 1250 200 750 4×28 250 355 405 12-26 250 355 405 12-26
250-500/505 250 1760 810 1470 400 1000 370 520 1250 200 750 4×28 250 355 405 12-26 250 355 405 12-26
250-500/540 250 1860 810 1840 450 1000 420 520 1250 200 750 4×28 250 355 405 12-26 250 355 405 12-26
300-250/245 300 1275 730 1230 300 660 285 450 1060 250 670 4×28 300 410 460 16-26 300 410 460 16-26
300-250/252 300 1325 730 1280 330 660 310 450 1060 250 670 4×28 300 410 460 16-26 300 410 460 16-26
300-315/295 300 1325 730 1280 330 660 310 460 1030 250 750 4×28 300 410 460 16-26 300 410 460 16-26
300-315/307 300 1515 730 1480 440 660 410 460 1030 250 750 4×28 300 410 460 16-26 300 410 460 16-26
300-315/321 300 1515 820 1480 370 800 340 460 1030 250 750 4×28 300 410 460 16-26 300 410 460 16-26
300-400/365 300 1630 910 1600 320 1000 300 460 1250 250 850 4×28 300 410 460 16-26 300 410 460 16-26
300-400/375 300 1660 910 1620 320 1000 310 460 1205 250 850 4×28 300 410 460 16-26 300 410 460 16-26
300-400/385 300 1660 910 1620 320 1000 310 460 1205 250 850 4×28 300 410 460 16-26 300 410 460 16-26
300-400/400 300 1565 810 1540 300 1000 270 460 1160 250 750 4×28 300 410 460 16-26 300 410 460 16-26
300-500/425 300 1635 810 1600 330 1000 300 460 1160 250 750 4×28 300 410 460 16-26 300 410 460 16-26

注:尺寸最终以订货后提供尺寸为准。

YB、GYB系列便拆式离心泵安装尺寸表 IV

型号 DN L B3 L1 L2 L3 S1 HR HM a B2 4×M 吸入口法兰 排出口法兰
mm DN1 D1 D2 n-фd1 DN2 D3 D4 n-фd2
300-500-465 300 1915 810 1880 460 1000 440 550 1350 250 850 4×28 300 410 460 16-26 300 410 460 16-26
300-500/505 300 1915 910 1880 460 1000 440 550 1350 250 850 4×28 300 410 460 16-26 300 410 460 16-26
300-500/540 300 1915 910 1880 460 1000 440 550 1350 250 850 4×28 300 410 460 16-26 300 410 460 16-26
350-410/330 350 1720 810 1690 360 100 345 510 1200 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-410/375 350 1720 810 1690 360 1000 345 510 1200 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-410/410 350 1980 810 1950 450 1000 425 550 1300 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-480/425 350 1980 810 1950 450 1000 425 580 1450 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-480/450 350 2180 910 2150 580 1000 575 580 1450 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-480/485 350 2180 910 2150 580 1000 575 580 1450 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-400/375 350 1980 910 1900 500 1000 450 550 1300 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-400/385 350 1980 910 1900 500 1000 450 550 1300 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-400/400 350 1980 910 1900 500 1000 450 550 1300 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-450/425 350 2180 910 1900 610 1000 550 580 1450 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-450/435 350 2180 910 1900 610 1000 550 580 1450 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-450/450 350 2180 910 1900 610 1000 550 580 1450 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-350/325(I) 350 1275 810 1250 250 800 225 460 1060 250 750 4×28 350 460 550 16-26 350 460 550 16-26
350-350/355(I) 350 1325 810 1300 280 800 250 460 1060 250 750 4×28 350 460 550 16-26 350 460 550 16-26
350-480/365(I) 350 1520 810 1500 330 900 300 460 1150 250 750 4×28 350 460 550 16-26 350 460 550 16-26
350-480/375(I) 350 1520 810 1500 330 900 300 460 1150 250 750 4×28 350 460 550 16-26 350 460 550 16-26
350-315/295(I) 350 1980 810 1950 450 1000 425 550 810 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-315/301(I) 350 1980 810 1950 450 1000 425 550 810 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-315/321(I) 350 1980 810 1950 450 1000 425 550 810 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-400/365(I) 350 2100 910 2050 550 1000 525 580 910 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-400/375(I) 350 2100 910 2050 550 1000 525 580 910 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-400/385(I) 350 2100 910 2050 550 1000 525 580 910 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-400/400(I) 350 2100 910 2050 550 1000 525 580 910 280 850 4×28 350 460 550 16-26 350 460 550 16-26
400-300/290 400 1410 910 1350 200 1000 175 460 1150 250 750 4×28 400 515 565 16-26 400 515 565 16-26
400-300/305 400 1520 910 1460 250 1000 230 460 1150 250 750 4×18 400 515 565 16-26 400 515 565 16-26
400-350/340 400 1630 910 1560 300 1000 280 460 1250 250 850 4×18 400 515 565 16-26 400 515 565 16-26
400-350/355 400 1660 910 1600 330 1000 300 460 1250 250 850 4×18 400 515 565 16-26 400 515 565 16-26
400-400/385 400 1980 910 1600 510 1000 490 510 1300 250 850 4×32 400 515 565 16-26 400 515 565 16-26
400-400/395 400 2050 910 1600 550 1000 525 510 1300 250 850 4×32 400 515 565 16-26 400 515 565 16-26
400-400/450 400 2050 910 1600 550 1000 525 510 1300 250 850 4×32 400 515 565 16-26 400 515 565 16-26

注:尺寸最终以订货后提供尺寸为准。

注:
1.本网页的YB型便拆式离心油泵、GYB型便拆式高温油泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。

YB型便拆式离心油泵、GYB型便拆式高温油泵相关产品

下一页:12V(24V)直流油泵

返回至本系列目录:油泵

上一页:SZA型石油化工流程泵

关闭在线客服
"
  • 销售热线

  • 直线:021-6607 9650
  • 直线:021-6607 9660
  • 传真:021-3203 0106
  • 手机:180 1635 9650
  • 手机:180 1631 9660
