JG-1/2F美标多口计量阀

产品图片

货号 EN4-23 JG-1/2F美标多口计量阀
货号 EN4-23 JG-1/2F美标多口计量阀

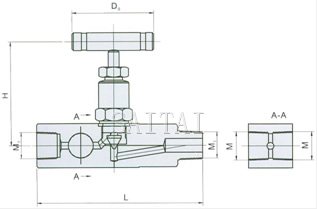

货号 EN4-23 JG-1/2F美标多口计量阀结构图
货号 EN4-23 JG-1/2F美标多口计量阀结构图

主要性能规范

JG-1/2F美标多口计量阀设计制造:ANSI B16.34-1996,连接形式:NPT(M,F) 内外螺纹连接,结构特征:锥面密封,阀门检验和试验:APISID598-1996,材料:碳钢:ASTM A105-1991不锈钢:ANSI B276-1992

试验标准单位Unit:MPa


试验项目TESTITEM
压力值PRESSURE VALVE
公称压力 Nominal Pressure 6000PSI
壳体试验 Shell Test 6000PSI
密封试验 Test 6000PSI
气压试验 Air Pressure Test 24
适用温度 Suitable Temperatue ≤250℃
适用介质 Suitable Medium 水、蒸汽、油品等Water,Steam,Oilgoods

型号与零部件材质


型号
TYPE
阀体
BODY
接头
TIE-IN
阀杆
VALVE HANDLE
螺帽
SCREW CAP
填料
PACKING
SS-5PDF8-M8 20# 20# 2Cr13 20# 柔性石墨、四氟
Leslble graphite
SS-5PDF8-M8 304SS 304SS 304SS 304SS 柔性石墨、四氟
Leslble graphite
SS-5PDF8-M8 316SS 316SS 316SS 316SS 柔性石墨、四氟
Leslble graphite

外型与连接尺寸


规格
SPECIF ICATION
Do L H M M1
DN6 60 120 82 R1/2 NPT1/2

注:
1.本网页的JG-1/2F美标多口计量阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
