大口径止回阀

大口径止回阀用途及特点:
CVKR大口径止回阀是大口径静音式止回阀,采用符合水力学的轮廓设计,取得较佳的流线型水路,内部附有倒流体的设计能保证管道最小的压力损失。CVKR大口径止回阀一般安装于大型水泵出水口处,可在水流倒流前先行快速关闭,避免产生水锤、水击声和破坏性冲击,以达到静音、防止介质倒流和保护设备的目的。上海赛泰阀门有限公司生产的CVKR大口径止回阀广泛用于大型给排水、消防、暖通、工业等系统管路。

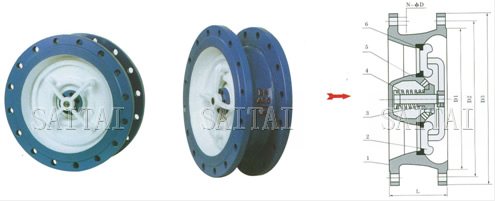

CVKR型大口径止回阀外形尺寸图
CVKR型大口径止回阀外形尺寸图

主要技术参数

公称通径DN(mm) 50~600
公称压力MPa 1.0/1.6/2.5
工作温度℃ -10~80
密封试验 1.1/1.76/2.75
壳体试验 1.5/2.4/3.75

主要材质说明:

序 号 零件名称 材 质
1 阀 体 GG25
2 阀 盘 QA19-4
3 轴 承 QA19-4
4 弹 簧 SUS316
5 导流体 GG25
6 阀 座 QA19-4

主要外形尺寸:

型号 公称 通径 DN D1 D2 D3 N-фD L
1.0 MPa 1.6 MPa 1.0 MPa 1.6 MPa 1.0 MPa 1.6 MPa 1.0 MPa 1.6 MPa
CVKR-0300 300 370 400 410 460 12-13 12-28 181
CVKR-0350 350 429 460 470 520 16-23 16-28 184
CVKR-0400 400 480 515 525 580 16-28 16-31 191
CVKR-0450 450 530 565 585 640 20-28 20-31 203
CVKR-0500 500 582 620 650 715 20-28 20-34 219
CVKR-0600 600 682 725 770 810 840 20-31 20-37 222
CVKR-0700 700 794 840 840 895 910 24-31 24-37 280
CVKR-0800 800 901 950 950 1015 1025 24-34 24-40 356
CVKR-0900 900 1001 1050 1050 1125 1125 28-40 28-40 368
CVKR-1000 1000 1112 1160 1140 1230 1255 28/-43 28-43 432
CVKR-1200 1200 1328 1380 1390 1455 1485 32-49 32-49 524

注:
1.本网页的大口径止回阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
