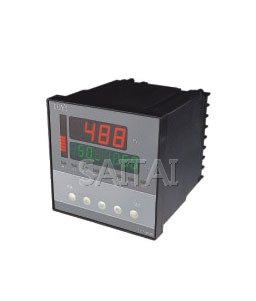

电动阀门智能手操定位器

ZXQ98(以下简称为定位器)(电动执行器)能与电位器或标准电流反馈的电动执行器配套对各种阀门进行精确定位操作,显示直观,操作方便。广泛用于冶金、石化、建材、机械、水泥、制药、食品、酿酒、造纸等行业电动阀门的精确控制。

电动阀门智能手操定位器
电动阀门智能手操定位器

主要结构特点

自由选择自动/手动方式;
独特的TOYI输入信号滤波算法,有效滤除数百倍于正常输入信号范围的尖峰脉冲信号,并保持8次/秒的采样速度和技术指标精度;
多参数显示,同时显示阀位测量值、设定值,方便观察及调试;
带简便的阀位自动标定、电子制动、防频繁启动、堵转检测控制等功能;
方便的定位精度调整,保证定位稳定,实现一步到位功能;
正作用/反作用可设定及输出上限和下限限定功能。

主要技术参数和性能指标

电源:100~240VAC, 小于8W(其它电源电压可定制)
环境温度:0-50℃,湿度35~85%
外形及开孔尺寸:宽×高×深 96×96×110mm 开孔:91+1×91+1mm
显示范围:0.0-100.0%
显示精度:0.1%
定位精度:最高定位精度为±0.1%
可接受电动执行器反馈信号:电位器:500Ω~5KΩ
电流:4-20mADC
输入:标准电流/电压:4~20m A/1~5ADC(其它输入信号可定制),输入阻抗250Ω
输出(有正作用/反作用选择及输出上限和下限限定功能):
①输出继电器触点容量:交流250V,3A
②阀门开度反馈信号等比模拟输出4~20MA
可被设定的参数:
①上电状态 ②最小设定开度 ③最大设定开度 ④定位精度 ⑤信号输入异常动作或屏蔽
可被标定的参数:
①执行器量程零位②执行器量程满位③输入信号零点、满度④输出信号零点、满度

注:
1.本网页的电动阀门智能手操定位器结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
