防爆行程开关

ET-R/I是将电动执行器用作阀位反馈的电位器的电阻变化值,变换为4-20mA DC的阀位电流信号输出,用于对阀位开度的指示与控制。它被广泛的用在角行程和直行程的电动执行器中。

防爆行程开关
防爆行程开关

主要结构特点

开关本体兼具防爆规格,耐压防爆构造端子盒,实现了小型化 ,密封性构造
防爆构造:Exdell CT6
温度等级:T6(85℃以上,100℃以下)
防爆等级:IIC(氢,二硫化碳)

主要技术参数和性能指标

保护构造 IEC规格:IP67规格、JIS规格:防浸型
寿命*1 机械性*2 200万次以上(操作行程40°);
150万次以上(操作行程60°)
电器性*3 5万次以上(AC250V 2A阻抗负载)
200万次以上(DC24V20mA阻抗负载)
容许操作速度*4 1mm/s-1m/s
最小适用负载 DC24V、20mA
容许操作频率 机械性 120次/min
电器性 2次/min
绝缘阻抗 各端子与接地间100MΩ以上(DC500V)
接触阻抗 50mΩ以下(初期值)
耐电压(50/60Hz)
1min
同极端子间 AC1000V(漏电流10mA以下)
各端子与接地间 AC2000V(漏电流10mA以下)
各端子与非充电金属部间 AC2000V(漏电流10mA以下)
震动 误动作 10-55Hz复振幅1.5mm
冲击 耐久 1,000m/s*s以上(约100G以上)
误动作 300m/s*s以上(约30G以上)
使用环境温度 -20℃- +70℃(但不可结冰)
使用环境湿度 95%RH以上
注:1.上表之值为初期值。
        2.型式不同时,含和上表内容有所差异。
 *    1.寿命值指周围环境温度5-35℃,周围湿度40-70RH时的值。
 *     2.为手柄型之使用寿命值。柱塞型则为20ā万次以上(操作行程5mm)。
 *     3.为手柄型之操作行程40℃,柱塞型之操作行程5mm时之值。
 *     4.柱塞型为1mm/s-0.5m/s.

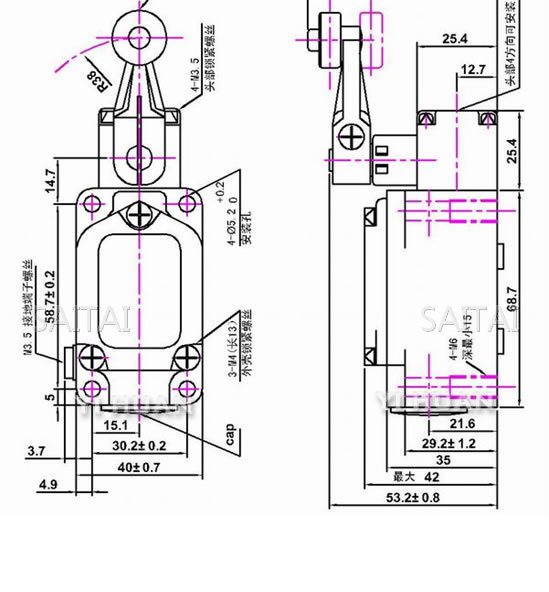

防爆行程开关结构图
防爆行程开关结构图

注:
1.本网页的防爆行程开关结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
