S、SH型单级双吸离心泵

S、SH型单级双吸离心泵,(简称:S、SH型中开泵),系属新型单级双吸卧式中开离心泵类产品。该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。S、SH型中开泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。

S、SH型单级双吸离心泵
S、SH型单级双吸离心泵

S、SH型中开泵特点

S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理,运行成本低、安装及维修方便等特点,是消防、空调、化工、水处理及其它行业的理想用泵。泵体的设计压力为1.6MPa和2.OMPa。为满足世界范围用户的不同要求,相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。泵体的进出口法兰均位于下泵体,这样可以在不拆卸系统管路的情况下取出转子,维修方便部分泵体采用双流道设计,以减少径向力,从而延长机封和轴承的寿命。叶轮 叶轮的水力设计采用了先进的CFD技术,因此提高了S泵的水力效率。对叶轮进行动平衡,确保S泵的运行平稳。轴 轴径较粗,轴承间距较短,从而减小了轴的挠度,延长了机械密封和轴承的寿命。轴套可以采用多种不同的材料,以防止轴被腐蚀和磨损,轴套可更换。磨损环泵体与叶轮间采用可更换的磨损环,防止泵体和叶轮的磨损,更换方便,维修费用低,同时保证运行间隙和较高的工作效率。既可以使用填料也可以使用机械密封,可以在不拆卸泵盖的情况下更换密封装置。轴承 独特的轴承体设计使轴承可采用油脂或稀油润滑,轴承的设计寿命10万小时以上,也可使用双列推力轴承和封闭轴承。材料 根据用户的实际需要,S型中开泵的材料可为铜、铸铁、球铁、316不锈钢、416;7锈钢、双向钢、哈氏合金、蒙耐合金,钛合金及20号合金等材料。安装方式′ S型泵有两种安装方式一水平安装和立式安装,立式安装可以减少占地面积。

S、SH型中开泵性能范围

泵进口直径DN: 100∽1400mm
流量Q: 最高1800m3/h
扬程H: 最高135m
工作压力P: 最高2.5MPa
工作温度T: 最高135°C

S、SH型中开泵结构说明

S、SH型泵为单级、双吸、泵壳轴向中开的蜗壳式离心泵。泵吸入口与吐出口均在泵轴心线下方,呈水平方向。 泵主要零件有泵体、泵盖、叶轮、轴、双吸密封环等。 泵进出水法兰上,设有安装真空表和压力表的管螺孔,进出水法兰底部设有放水管螺孔。法兰按GB标准制作,也可采用ISO、DIN、BS或ANSI标准制作. 叶轮经平衡校验合格后,用轴套及轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。叶轮轴向力利用其叶片对称布置达到平衡。泵轴由两套滚动轴承支撑,安装在泵体两端。轴承采用油脂润滑。 泵体上设有双吸密封环,拆卸更换方便。 泵通过弹性柱销联轴器或金属迭片式联轴器由电动机直接传动。驱动机也可采用内燃机、气轮机。 轴封可采用填料密封,也可采用机械密封。轴封冷却冲洗水可通过泵盖中开面上的凹槽进入轴封腔,也可通过外接冷却水管进入轴封腔。检修时勿需拆卸进出水管及电动机,维修方便。 根据用户需要,可改变泵结构尺寸。

S、SH型中开泵旋转方向

从电动机端看,泵轴顺时针旋转(即泵进水口在右方)。根据用户需要,可改为反时针方向旋转,反转泵通过在泵型号尾部加注字母F表示

S、SH型中开泵材料

如用户未提出特殊要求,单级双吸离心泵(中开泵)主要零部件泵体、泵盖、叶轮、双吸密封环、轴套等为灰铸铁材料,轴为45号碳钢。根据用户需要,轴可采用2Cr13、40Cr等材料,其它主要过流部件可采用球墨铸铁、铸钢、青铜及不锈钢等材料。

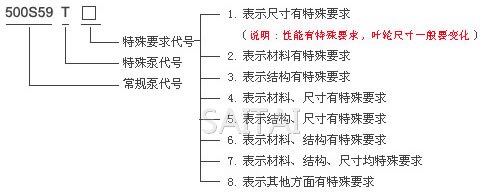

S、SH型中开泵意义

S、SH型中开泵意义图1
S、SH型中开泵意义图1
S、SH型中开泵意义图2
S、SH型中开泵意义图2

S、SH型中开泵型谱图

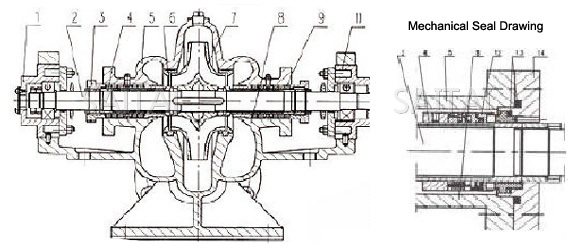

S、SH型中开泵结构图
S、SH型中开泵结构图
S、SH型中开泵型谱图
S、SH型中开泵型谱图

S、SH型中开泵性能表

泵型号 流量
(m3/h)
扬程
(m)
转速
(r/min)
功 率 P(kW) 效率
(%)
汽蚀余量
(m)
泵重量
(Kg)
轴功率 电机功率

300S96 360
485
612
104
96
90
1450 135.9
154.6
187.5
250 75
82
80
5 828
300S96A 342
468
540
95
89
84
1450 119.6
141.8
158.4
220 74
80
78
5.1 828
300S96B 320
450
520
86
80
74.9
1450 104.1
124.1
137.8
185 72
79
77
5.3 828
250S85 360
485
600
91
85
77
1450 122
144
166
220 73
78
76
4 515
250S85A 340
456
565
80
75
68
1450 103
121
140
185 72
77
75
4.2 510
250S65 360
485
612
71
65
58
1450 92.8
108.7
130.6
132 75
79
74
3 480
250S65A 342
468
540
61
54
50
1450 77
89
98
110 74
77
75
3.1 480
250S65B 320
450
520
51
45
41
1450 63.5
74.5
79.5
90 70
74
73
3.2 480
250S39 360
485
612
42
39
32
1450 54.2
61.3
67.5
75 76
84
79
3.2 380
250S39A 324
468
576
35
30
25
1450 41.7
48.4
50.9
55 74
79
77
3.3 380
250S24 360
485
576
27
24
19
1450 33.1
36.9
36.4
45 80
86
82
3.5 370
250S24A 342
414
482
22
20
17
1450 25.6
27.2
27.9
37 80
83
80
3.6 370
250S14 360
485
576
16
14
11
1450 19.6
21.5
22.1
30 80
86
78
3.8 32
250S14A 320
432
504
13
11
8
1450 14.5
15.8
14.6
18.5 78
82
75
3.9 320
300S90 590
790
936
93
90
82
1450 202
242
279
315 74
80
75
4 840
300S90A 576
756
918
86
78
70
1450 190
217
247
280 71
74
71
4.1 840
泵型号 流量
(m3/h)
扬程
(m)
转速
(r/min)
功率 P(kW) 效率
(%)
汽蚀余量
(m)
泵重量
(Kg)
轴功率 电机功率

300S90B 540
720
900
72
67
57
1450 151
180
200
220 70
73
70
4.2 840
300S58 576
790
972
63
58
50
1450 131.8
147.9
165.5
200 75
84.2
80
4.4 810
300S58A 529
720
893
53
49
42
1450 100.5
118.6
130.9
160 76
81
78
4.5 810
300S58B 504
684
835
46
43
37
1450 87
100
108
132 73
80
78
4.7 810
300S32 612
790
900
36
32
28
1450 75
79
86
90 80
87
80
4.6 710
300S32A 551
720
810
31
26
24
1450 58.1
60.7
67.9
75 80
84
78
4.8 710
300S19 612
790
935
22
19
16
1450 45.9
47
47.9
55 80
87
85
5.2 488
300S19A 504
720
829
20
16
13
1450 38.7
39.2
39.1
45 71
80
75
5.4 488
300S12 612
790
900
14
12
10
1450 29.2
30.4
33.1
37 80
85
74
5.5 660
300S12A 522
684
792
11
10
8
1450 21.7
23.9
22.7
30 72
78
76
5.6 660
350S125 850
1260
1660
140
125
100
1450 463
530
628
710 70
81
72
5.4 1580
350S125A 803
1181
1570
125
112
90
1450 391
462
550
630 70
78
70
5.6 1580
350S125B 745
1098
1458
108
96
77
1450 313
373
425
500 70
77
72
5.8 1580
350S75 972
1260
1440
80
75
65
1450 271
303
319
355 78
85.2
80
5.8 1200
350S75A 900
1170
1332
70
65
56
1450 220
247
257
280 78
84
79
6.0 1200
350S75B 828
1080
1224
59
55
47
1450 177.4
197.3
203.5
220 75
82
77
6.2 1200
泵型号 流量
(m3/h)
扬程
(m)
转速
(r/min)
功 率 P(kW) 效率
(%)
汽蚀余量
(m)
泵重量
(Kg)
轴功率 电机功率

350S44 972
1260
1476
50
44
37
1450 163.4
171.6
188.3
220 81
88
79
6.3 110
350S44A 864
1116
1332
41
3
30
1450 121
130
136
160 80
84
80
6.4 1105
350S26 972
1260
1440
30
26
22
1450 99
101.4
105
132 80
88
82
6.7 875
350S26A 864
1116
1296
26
21
16
1450 76.5
76.9
77.4
110 80
83
73
6.8 875
350 16 972
1260
1440
20
16
13
1450 63.8
63.8
68.9
75 83
86
74
7.1 760
350S16A 864
1044
1260
16
13
10
1450 51
47
49
55 74
79
70
7.2 760
500S115 2150
2500
2850
120
115
106
1480 937
1004
1097
1250 75
78
75
8.8 2600
500S98 1620
2020
2340
114
98
79
970 644.8
673.9
680.3
800 78
80
74
4 2400
500S98A 1500
1872
2170
96
83
67
970 509
535.6
542
630 77
79
73
4.1 2400
500S98 1400
1746
2020
86
74
59
970 431.4
451.1
432.8
560 76
78
75
4.2 2400
500S59 1620
2020
2340
67
59
47
970 374
391
374
450 79
83
80
4.5 2240
500S59A 1500
1872
2170
57
49
39
970 315
329
320
400 74
76
72
4.6 2235
500S59B 1400
1746
2020
46
40
32
970 240
257
248
315 73
74
71
4.7 2230
500S35 1620
2020
2340
40
35
28
970 207.6
218.8
209.9
280 85
88
85
4.8 1640
500S35A 1400
1746
2020
31
27
21
970 144
151
138
220 82
85
84
4.8 1640
500S22 1620
2020
2340
24
22
19
970 137.5
144.1
142.4
185 77
84
85
5.2 1558
泵型号 流量
(m3/h)
扬程
(m)
转速
(r/min)
功率 P(kW) 效率
(%)
汽蚀余量
(m)
泵重量
(Kg)
轴功率 电机功率

500S22A 1400
1746
2020
20
17
14
970 103
101
94
132 74
80
82
5.3 1555
500S13 1620
2020
2340
15
13
10
970 83.8
86.2
79.7
110 79
83
80
5.7 1505
600S22 2520
3140
3600
25
22
18
970 209.2
215.8
215.2
250 82
88
82
7 2500
600S22A 2160
2860
3240
21
18
16
970 152.5
161.1
168.1
185 81
87
84
7.1 2500
600S32 2160
3170
3600
36
32
27
970 278.6
310.4
311.4
355 76
89
85
7 2550
600S32A 1800
2850
3240
30
26
23
970 240
229
236
280 72
88
86
7.1 2550
600S47 2160
3170
3600
56
47
40
970 412
456
456
560 80
89
86
6.5 3850
600S47A 1980
2920
3240
56
40
37
970 318
361
380
450 78
88
86
6.6 3850
600S75 2160
3170
3600
84
75
67
970 568
736
821
900 87
88
80
6 4300
600S75A 1980
2950
3240
74
65
60
970 486.6
600.2
662.8
710 82
87
80
6.1 4300
600S75B 1800
2710
3060
60
55
51
970 367.6
477.5
531.3
560 80
85
80
6.2 4300
600S100 2160
3170
3600
110
100
92
970 829.6
1015.6
1073.8
1400 78
85
84
6 7188
600S100A 1980
3000
3240
100
90
85
970 691.3
875.4
914.6
1120 78
84
82
6.2 7158
600S100B 1800
2830
3060
90
80
75
970 588.2
751.9
781.3
1000 75
82
80
6.4 7116
800S22 4320
5500
6480
25
22
19
730 358.7
370.2
389.9
450 82
89
86
7 4500
800S22J 3000
4400
5040
16
14
12
585 163.4
190.6
193.8
250 80
88
85
5 4500
泵型号 流量
(m3/h)
扬程
(m)
转速
(r/min)
功 率 P(kW) 效率
(%)
汽蚀余量
(m)
泵重量
(Kg)
轴功率 电机功率

800S22A 3960
4830
5500
19
17
15
730 246.9
254.1
261.2
3154 83
88
86
7.2 4500
800S22AJ 2800
3870
4500
13
11
9
585 123.9
133.3
131.3
185 80
87
84
5.1 4500
800S32 4320
5500
6480
35
32
29
730 502.2
538.5
588.2
630 82
89
87
7 5100
800S32J 3000
4400
5200
23
20
18
585 234.9
272.3
299.9
315 80
88
85
4.5 5100
800S32A 3500
4950
6000
30
26
23
730 353
398
437
450 81
88
86
7.1 5100
800S32AJ 3700
3960
4680
19
17
14
585 174.6
210.7
212.4
250 80
87
84
4.6 5100
800S47 4320
5500
6480
51
47
42
730 740.7
782.2
842.2
1000 81
80
88
6.5 7300
800S47J 3000
4400
5200
35
30
26
585 357.4
403.9
428.1
450 80
89
86
4 7300
800S47A 3500
5070
6000
45
40
36
730 530621
684
710 81
89
86
6.6 7300
800S47AJ 2800
4060
4800
30
25
22
585 285.9
314.1
334.4
355 80
88
86
4.1 7300
800S76 4000
5500
6500
80
76
71
730 1103.1
1293.6
1444.6
1600 79
88
87
6 7888
800S76J 3000
4400
5500
54
49
43
585 551.1
674.9
757.7
800 80
87
85
4 7888
800S76A 3500
5080
6000
70
65
62
730 845
1034
1206
1250 79
87
84
6.1 7815
800S76AJ 2800
4070
5000
48
42
37
585 463
541
607
630 79
86
83
4.1 7815
800S76B 3000
4680
5500
60
55
51
730 628.6
824.7
920.3
1000 78
85
83
6.2 7762
800S76BJ 2500
3750
4500
40
35
30
585 358.3
425.5
459.6
500 76
84
80
4.2 7762
泵 型 号 流 量
(m3/h)
扬 程
(m)
转 速
(r/min)
功率 P(kW) 效 率
(%)
汽蚀余量
(m)
泵 重 量
(Kg)
轴功率
Shaft
电机功率
Motor

1200S22 7920
9612
10800
25.5
22
18
500 644
662
638
800 85.5
87
83
5.8 17000
1200S22A 7200
9000
10080
22.8
20.2
17.5
500 534
573
585
710 83.8
86.5
82.2
5.9 17000
1200S32 8640
10800
12960
35
32
26
600 992
1082
1073
1400 83
87
85.5
7.7 19300
1200S32A 7776
9720
11664
32.5
29
23
600 834
887.5
860
1250 82.5
86.5
85
7.8 19300
1200S39 7200
9000
10800
42.5
39
33
500 1023
1092.4
1155
1600 81.5
87.5
84
5.5 21000
1200S39A 6480
8100
9720
38.5
35
29
500 849
892.5
925
1250 80
86.5
83
5.7 21000
1200S39B 5832
7390
8748
34
31
25.5
500 675
718
741
1000 80
85.7
82
5.9 21000
1200S56 8640
10800
12960
60.5
56
47.5
600 1736
1871
1960
2240 82
88
85.5
7.5 22500
1200S56A 7776
9720
11664
54.5
50
42
600 1452
1512.6
1597
2000 81
87.5
83.5
7.7 22500
1200S56B 6998.4
8748
10497.6
49
44
36.6
600 1167
1218.9
1280
1600 80
86
81.5
7.9 22500
1200S72 10224 72 746 2251 12500 89 11.7 23500
1400S24 18000 24 370 1377 1600 85.5 9.5 28000
1400S25 16000 25 370 1251 1600 87 8.9 28000

S、SH型中开泵 进口、出口法兰尺寸表

泵型号 泵进口法兰 泵出口法兰
Dg1 Do1 D1 n-фd1 Dg2 Do2 D2 n-фd2
100S90 100 180 220   70 150 185 4-ф17.5
150S100 150 240 285 8-ф22 100 180 220 8-ф17.5
150S78
150S50
200S95 200 295 340 125 210 250
200S63 150 240 285 8-ф22
200S42
250S85 250 350 395 12-ф22 150 240 285 8-ф22
250S65
250S39 200 295 340
250S24
250S14
300S96 300 400 445
300S90
300S58 250 350 395 12-ф22
300S32
300S19
300S12 300 400 445
350S125 350 460 505 16-ф22 200 295 340
350S75 250 350 395
350S44 300 400 445
350S26
350S16 350 460 505 16-ф22
500S115 500 620 670 20-ф26 300 400 445 12-ф22
500S98
500S59 350 460 505 16-ф22
500S35
500S22 400 515 565 16-ф26
500S13 500 620 670 20-ф26
600S100 600 725 780 20-ф30 400 525 580 16-ф30
600S75 400 515 565 16-ф26
600S47
600S32 500 620 670 20-ф26
600S22
800S76 800 950 1015 24-ф33 600 725 780 20-ф30
800S47
800S32
800S22
1200S72 1200 1450 1650 32-ф34 800 990 1070 24-ф34
1200S56
1200S39
1200S32
1200S22
1400S25 1400 1590 1675 36-ф42 1200 1380 1455 32-ф39
1400S24 1400 1590 1675 36-ф42

注:
1.本网页的S、SH型单级双吸离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。

S、SH型单级双吸离心泵相关产品

下一页:SOW型蜗壳式单级双吸离心泵

返回至本系列目录:中开泵

关闭在线客服
"
  • 销售热线

  • 直线:021-6607 9650
  • 直线:021-6607 9660
  • 传真:021-3203 0106
  • 手机:180 1635 9650
  • 手机:180 1631 9660
