HD7Q41X全液控止回蝶阀

产品用途及特点

HD7Q41X全液控止回蝶阀适用于介质为水的泵出口管路上,用来避免和减少管路系统中介质的倒流及产生过大的水锤,以保护管路系统,其功能是以一阀代两阀(传统的管线设计中以闸阀配止回阀或以普通蝶阀配止回阀)。其主要特点:
1、HD7Q41X型全液控止回蝶阀控制部分采用了全液控形式,以蓄能器取代了重锤式液控止回蝶阀的重锤部分,减小了能量损耗,传动机构得到简化,占据空间小,与一般型蝶阀相近。安装方便,即可左、右卧式安装,也可以立式安装。
2、HD7Q41X型全液控止回蝶阀装在泵后,可代替闸阀(蝶阀)和止回阀两台阀门。且流阻系数小,大口径蝶阀流阻系数只比闸阀略高。因此,该类阀门为节能产品。
3、HD7Q41X型全液控止回蝶阀关闭时,可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度,从而达到消除或减小水锤,保护系统的租用。
4、如所有行程开关都采用电感式接近开关,移除液压站,防护等级可达IP67。

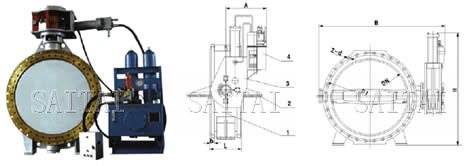

HD7Q41X全液控止回蝶阀外形尺寸图
HD7Q41X全液控止回蝶阀外形尺寸图

主要技术参数

公称通径(mm) 1400-2400 1200-2400 500-2400 500-2400 500-1600
公称压力(MPa) 0.25 0.6 1.0 1.6 2.5
试验压力
(MPa)
强度试验 0.375 0.9 1.5 2.4 3.75
密封试验 0.275 0.66 1.1 1.76 2.75
适用介质
适用温度(℃) ≤80℃
介质流速 3m/s

主要零部件材料及执行标准

零件名称 材料 制造标准 JB/T8527-97、GB/T12238-89
阀体 灰铸铁、球墨铸铁、碳素钢 法兰标准 GB/T17241.6-1998、GB2555-2556-81
蝶板 灰铸铁、球墨铸铁、铸钢 机构长度标准 GB/T12221-89
阀轴 不锈钢 检验标准 GB/T 13927-92
密封圈 不锈钢、NBR
填料 NBR

主要连接尺寸

DN PN D D1 b L A B H
500 1.0 670 620 43 229 720 1650 1360
600 1.0 780 725 48 267 720 1730 1390
700 1.0 895 840 54 292 720 1800 1445
800 1.0 1015 950 58 318 720 1870 1485
900 1.0 1115 1050 61 330 720 2070 1865
1000 1.0 1230 1160 67 410 755 2165 1930
1200 1.0 1455 1380 65 470 905 2265 2030
1400 1.0 1675 1590 68 530 905 2665 2270
1200 0.6 1405 1340 65 470 755 2365 2025
1400 0.6 1630 1560 68 530 755 2665 2270
1600 0.6/0.25 1830 1760 68 600 905 2940 2380
1800 0.6/0.25 2045 1970 70 670 905 3325 2470
2000 0.25 2265 2180 54 760 905 3660 2370
2200 0.25 2475 2390 60 840 1123 4325 2940
2400 0.25 2685 2600 62 910 1123 4530 3000

注:
1.本网页的HD7Q41X全液控止回蝶阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
