水轮机蝶阀成套装置

产品概述及注意事项

上海赛泰阀门有限公司研制的大中型水轮机蝶阀成套装置,是专门针对水力发电站而开发的。水轮机蝶阀成套装置由主阀、主伸缩节、上游连接管、下游连接管、人孔、旁通管、旁通阀、旁通管伸缩节、排气阀、排气隔断阀、排污阀及排污管等组成。主阀由液压驱动,液压装置可分为:全液控型、重锤关闭型和弹簧关闭型,用户订货时可自行选择。水轮机蝶阀成套装置需要注意的事项:通过阀门水的流速可分为≤3m/s、≤5m/s、≤7m/s和≤9m/s四个等级,订货时须注明。

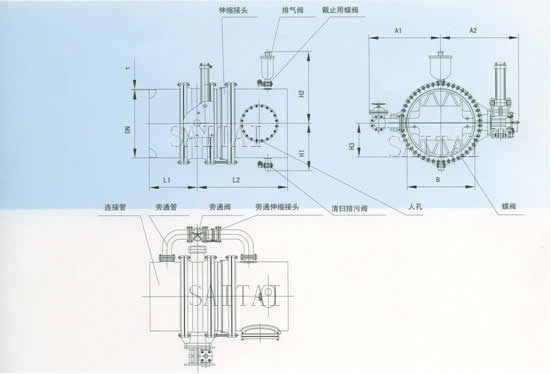

水轮机蝶阀成套装置外形尺寸图
水轮机蝶阀成套装置外形尺寸图

主要技术参数

公称通径DN(mm) 1000~3000
公称压力PN(MPa) 0.25 0.6 1.0 1.6 2.5
密封试验(MPa) 0.275 0.66 1.1 1.76 2.75
强度试验(MPa) 0.375 0.9 1.5 2.4 3.75
适用温度(℃) ≤80℃
适用介质 江河水
驱动方式 全液控型、重锤关闭型和弹簧关闭型

执行标准

设计 法兰 压力试验
GB 14478 GB 2555~2556 GB/T 13927

主要外形连接尺寸

DN T L1 L2 H1 H2 H3 B 0.25MPa 0.6MPa 1.0MPa 1.6MPa 2.5MPa
A1 A2 A1 A2 A1 A2 A1 A2 A1 A2
1000



769 1504 705 1018 545 1000 1113 1048 1168 1204 1223 1360 1278 1390 1333 1431
1200 850 1605 840 1270 645 1200 1268 1304 1323 1460 1378 1490 1433 1627 1488 1728
1400 931 1706 978 1522 760 1400 1423 1560 1478 1591 1533 1631 1588 1863 1643 2025
1600 1012 1807 1110 1774 860 1600 1578 1714 1633 1721 1688 1966 1743 2187 1798 2321
1800 1093 1908 1245 2026 960 1800 1733 1856 1788 2066 1843 2284 1898 2510 1953 2617
2000 1174 2009 1380 2278 1075 2000 1888 2110 1943 2394 1998 2610 2053 2796 2108 2913
2200 1255 2111 1515 2530 1175 2200 2043 2494 2098 2740 2153 2896 2208 3052 2263 3209
2400 1336 2212 1650 2782 1275 2400 2198 2840 2253 2996 2308 3452 2363 3308 2418 3506
2600 1417 2313 1785 3034 1390 2600 2353 3096 2408 3252 2463 3408 2518 3606 2573 3803
2800 1498 2414 1918 3280 1490 2800 2508 3352 2563 3508 2618 3706 2673 3903 2728 4100
3000 1575 2515 2051 2529 1590 3000 2664 3608 2718 3806 2773 4003 2828 4200 2883 4397

注:表中尺寸也可按用户要求生产。

注:
1.本网页的水轮机蝶阀成套装置结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
