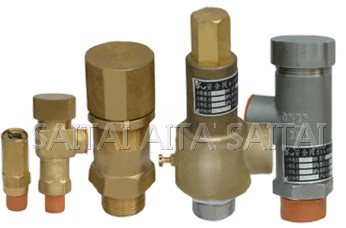

低温安全阀
低温安全阀
概述
此类型专用安全阀(低温阀门)主要用于液氧（液氮、液氩）等低温液态介质系统上，具有启动自如、密封可靠、起跳压力稳定等特点。
结构特点
类型：微启式（全启式）
规范
公称通径：DN 10~25mm
公称压力：PN 0.6MPa~6.4MPa
适用介质：LO2、LN2、LAR、LNG等
适用温度：-196℃+80℃
连接方式：螺纹
动作方式：弹簧式
主要零件材料
阀体：铜/0Cr18Ni9(相当于ASNI S304）
阀顶：铜/0Cr18Ni9(相当于ASNI S304）
密封圈：复合四氟乙烯
调节弹簧：弹簧钢
全启式低温安全阀外形与安装连接尺寸
全启式低温安全阀结构图
| 产品型号 | 公称通径(mm) | 公称压力(MPa) | 整定压力(MPa) | 密封压力(MPa) |
| A22T-6P | 25 | 0.6 | 0.225 | 0.2 |
| A22Y-10P | 1.0 | 0.99 | 0.792 | |
| A22T-10P | 1.0 | 0.88 | 0.792 | |
| A22Y-25P | 2.5 | 1.76 | 1.584 | |
| A22Y-16P | 15 | 1.6 | 0.33 | 0.297 |
| A22Y-16P | 1.6 | 0.73 | 0.657 | |
| A22Y-40P | 4.0 | 3.3 | 2.97 | |
| A22Y-6P | 25 | 0.6 | 0.22 | 0.198 |
| A22Y-6P | 0.6 | 0.23 | 0.207 | |
| A22Y-10P | 1.0 | 0.88 | 0.792 | |
| A22Y-10P | 1.0 | 0.88 | 0.792 | |
| A22Y-16P | 1.6 | 0.88 | 0.792 | |
| A22Y-25P | 2.5 | 1.76 | 1.584 | |
| A22Y-64P | 6.4 | 4.4 | 3.96 | |
| A22Y-6P | 15 | 0.6 | 0.22 | 0.198 |
| A22Y-10P | 1.0 | 0.88 | 0.792 | |
| A22Y-25P | 2.5 | 1.76 | 1.584 |
注：
1.本网页的低温安全阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
