KPF-16平衡阀
原理特点
KPF-16平衡阀是一种具有特殊功能的阀门，具有良好的流量特性，能够合理的分配流量，实现流量定量，可以有效地解决供热(空调)系统中存在的室温冷热不匀问题。由于平衡阀设有开启指示，开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口装上适当规格的平衡阀。并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内，从而克服了“大流量，小温差”的不合理化现象。上海赛泰泵阀有限公司生产的KPF-16平衡阀是供热系统中的理想产品，最高介质温度为100℃，欢迎选购。
KPF-16平衡阀
KPF-16平衡阀结构图
主要技术参数
| 公称压力 | 试验压力(MPa) | 工作压力(MPa) | 工作介质 | 介质温度 (℃) |
||
| 壳体 | 密封 | P20 | P12 | |||
| 1.6 | 2.4 | 1.76 | 1.5 | 1.6 | 水 | 0-100 |
主要零件材质
| 零件名称 | 阀体、阀盖、阀瓣、填料压套 | 阀杆、密封圈 | 阀杆、螺母 | 垫圈 | 填料 | |
| 材料 | 灰 铸 铁 | 不锈钢 | 铸钢 | 橡胶石棉板 | 膨胀石墨 | |
主要外形尺寸
| 型号 | KPF-16 | |||||||||||||||||||
| 公称压力PN | 1.6 | |||||||||||||||||||
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | ||
| 尺寸 mm |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 | 978 | 1295 | |
| H | 150 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 446 | 540 | 623 | 687 | 782 | 914 | 968 | 1037 | 1440 | 1790 | ||
| H1 | 160 | 170 | 197 | 207 | 270 | 284 | 410 | 448 | 506 | 595 | 688 | 762 | 867 | 1009 | 1073 | 1152 | 1440 | 1790 | ||
| Do | 80 | 180 | 80 | 90 | 100 | 120 | 200 | 200 | 240 | 240 | 360 | 400 | 500 | 500 | 680 | 680 | ||||
安装使用注意事项
平衡阀的安装位置：平衡阀既可以安装在供水管上，也可以安装在回水管上。一般我们建议装在回水管上，尤其对于高温环路为方便调试，更要装在回水管上，安装了平衡阀的供(回)水管就必要再设截止阀。

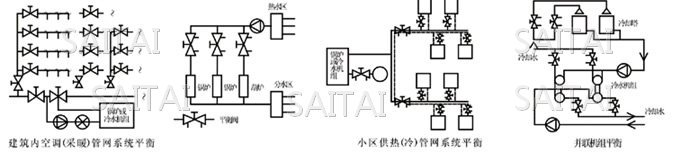

KPF-16平衡阀安装使用图
注：
1.本网页的KPF-16平衡阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
