杠杆浮球蒸汽疏水阀

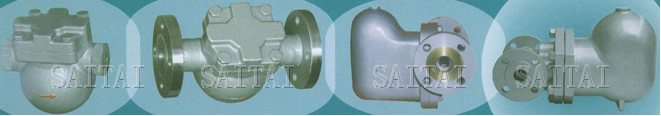

产品及图片
杠杆浮球蒸汽疏水阀

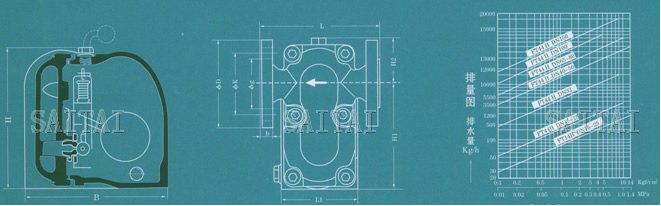

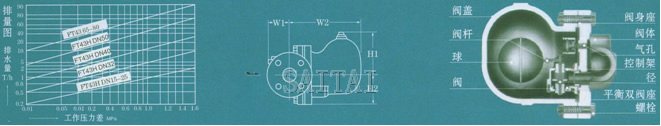

杠杆浮球蒸汽疏水阀结构图
主要用途及结构特点
杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。
上海赛泰泵阀有限公司生产的杠杆浮球式蒸汽疏水阀是具有超大排量型蒸汽疏水阀，在整个工作压力范围内无须调整和更换内件，即可充分排除大量的凝结水。
排水过冷度可达0℃，特别适合用于凝结水量大的工作场合。
技术参数表
| 产品型号 Produstion Type | 公称通径DN Nominal Diamete | 连接方式 TypeOf Connection | 使用压力 MPa | 温度 ℃ | 外形尺寸 （mm） External Dinensions | |||
| L | H1 | H2 | W | |||||
| SFT14-16 | 15-20 | 螺纹 | 0.01～1.6 | 250 | 125 | 55 | 55 | 155 |
| SFT14-16 | 15-25 | 螺纹 | 0.01～1.6 | 250 | 190 | 120 | 80 | 140 |
| SFT44-16 SFT43 SFT46 | 15-20 15-20 25 | 法兰 | 0.01～1.6 | 350 | 195 215 | 85 | 115 | 110 |
| 32-50 65-80 | 法兰 | 0.01～1.6 | 350 | 230 270 | 175 218 | 110 125 | 190 220 | |
| SUNA23/26H | 15-20 25 32-50 | 法兰 | 0.01～4.0 | 350 | 195 215 230 | 60 125 | 90 145 | |
主要零件材料
| 零件名称 | 材料 |
| 阀体、阀盖 | WCB、HT250、不锈钢 |
| 阀座、阀芯 | 不锈钢 |
| 浮球 | 不锈钢 |
| 控制架 | 不锈钢 |
| 热敏元件 | 哈氏合金 |
注：
1.本网页的杠杆浮球蒸汽疏水阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
