CV3000-HCB笼式调节阀

结构特点和应用范围:

CV3000-HCB笼式调节阀是压力平衡式调节阀,阀内件采用套筒导向的先导式阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小。另外,密封型式 采用单座密封,流量特性曲线精度高,符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。配用多弹簧薄膜执行 机构或电动执行机构,其结构紧凑,输出力大。
本产品符合GB/T4213-92。

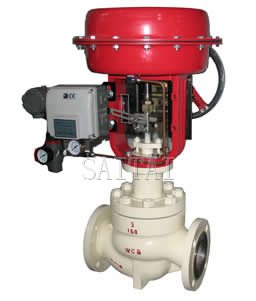

产品简图

CV3000-HCB笼式调节阀
CV3000-HCB笼式调节阀

技术参数和性能指标

阀体

阀体型式直通铸造球形阀
公称通径100~300mm
公称压力
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
连接型式
法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接连接 对接焊BW
阀体材料ZG25 ZG1Cr18Ni9Ti、ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 阀 盖
常温型(P)-17~+230℃
伸长Ⅰ型(EⅠ)-45~-17℃ +230~+566℃
伸长Ⅱ型(EⅡ)整体式(E2I)-100~-45℃ 焊接式(E2W)-196~-100℃
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料

注:工作温度不准超过各种材料的允许范围

阀内组件

阀芯型式先导式阀芯
组件材料 17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金

执行机构

机构型式ZHA(B)多弹簧薄膜执行机构
膜片材料丁睛橡胶夹尼龙布
弹簧范围0.02~0.10MPa、0.08~0.24MPa
供气压力0.14、0.16、0.28、0.35MPa
气源接口Rc 1/4
环境温度-30~+70℃

作用型式

气―关式或气―开式

附件

定位器、手轮机构、气动阀位传送器等

性能

泄漏量 符合标准ANSI B16.104Ⅳ级,小于额定Cv的0.01%
回差 3%(不带定位器)、1%(带定位器)
基本误差 ±5%(不带定位器)、±1%(带定位器)
注:采用标准的V型聚四氟乙烯填料时

可调范围

50:1

注:
1.本网页的CV3000-HCB笼式调节阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
