100X活塞式遥控浮球阀

产品概述

100X活塞式遥控浮球阀(水力控制阀)的阀盘与活塞通过阀杆连接为一体,利用浮球导阀的启闭来控制敏感元件活塞的上下运动。而达到主阀的启闭。00X活塞式遥控浮球阀使用安全可靠、调试方便、寿命长。上海赛泰泵阀有限公司生产的100X活塞式遥控浮球阀实用于口径大于等于500mm的管路中。

 100X活塞式遥控浮球阀
100X活塞式遥控浮球阀
100X活塞式遥控浮球阀结构图
100X活塞式遥控浮球阀结构图1、浮球导阀 2、球阀 3、针形阀

典型安装图

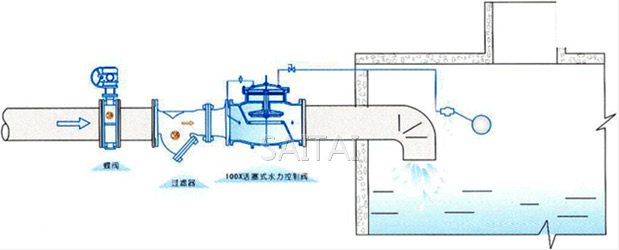

100X活塞式遥控浮球阀典型安装示意图
100X活塞式遥控浮球阀典型安装示意图

主要外形尺寸

DN 500 600 700 800
L 1075 1230 1300 1450
H1 620 695 930 950
H 750 850 1120 1150

注:
1.本网页的100X活塞式遥控浮球阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
