107X活塞式安全泄压持压阀

产品概述

107X活塞式安全泄压持压阀(水力控制阀)主要用于安装在高层建筑、消防给水系统以及其它给水系统的管道上,当给水管路中压力超过泄压阀设定压力时,泄压阀自动开启快速泄压,保护管线的安全,也可作持压阀用,保障主阀上游的供水压力。上海赛泰泵阀有限公司生产的107X活塞式安全泄压持压阀能准确保持不变的安全设定压力,一旦超压,泄压阀迅速打开,及时泄压,关闭平稳可靠,消除压力余波。

 107X活塞式安全泄压持压阀
107X活塞式安全泄压持压阀

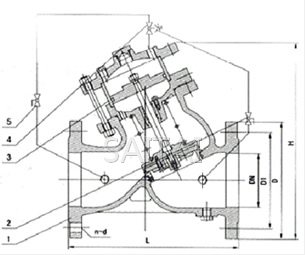

107X活塞式安全泄压持压阀结构图
107X活塞式安全泄压持压阀结构图1、阀体 2、球阀 3、缸套 4、导阀 5、球阀

典型安装图

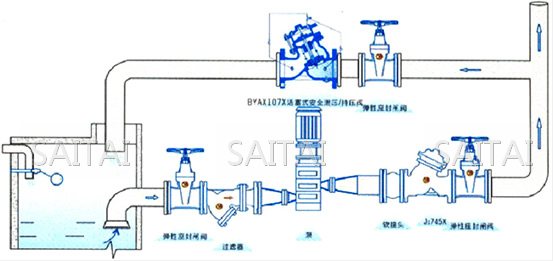

107X活塞式安全泄压持压阀典型安装示意图
107X活塞式安全泄压持压阀典型安装示意图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150 1300 1450 1650 1800
H 300 337 467 520 580 640 778 889 1010 1037 1264 1294 1324 1600 1750 1900 2100 2400

注:
1.本网页的107X活塞式安全泄压持压阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
