活塞式多功能水泵控制阀

产品概述

DS101/201活塞式多功能水泵控制阀(水力控制阀)主要用于安装在大口径给水管网系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。DS101/201活塞式多功能水泵控制阀兼具电动阀、逆止阀和水锤消除器三种功能,可有效地提高供水系统的安全可靠性,双腔室、双阀瓣结构可使阀门在停泵后迅速关闭90%(防止回流介质导致水泵反转),再缓慢关闭其余10%(消除破坏性水锤)活塞式阀门性能可靠、强度高、动作平稳,防止开泵水锤和停泵水锤的场合。上海赛泰泵阀有限公司开发生产的DS101/201活塞式多功能水泵控制阀只需操作水泵电机启闭按钮,阀门即可按照水泵操作规程自动实现启闭,流量大、压力损失小。

 活塞式多功能水泵控制阀
活塞式多功能水泵控制阀
活塞式多功能水泵控制阀结构图
活塞式多功能水泵控制阀结构图1、过滤器2、小球阀 3、过滤器 4、小球阀

典型安装图

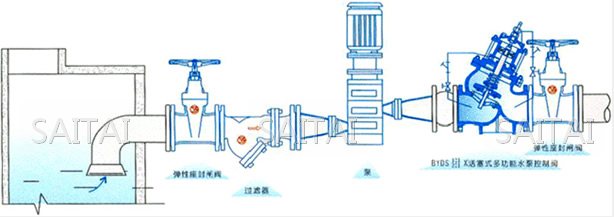

活塞式多功能水泵控制阀典型安装示意图
活塞式多功能水泵控制阀典型安装示意图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150 1300 1450 1650 1800 2000 2350
H 293 328 364 418 481 543 673 729 927 957 1188 1218 1600 1800 2000 2300 2600 2700 2860 3200

注:
1.本网页的活塞式多功能水泵控制阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
