活塞可调式减压阀

产品概述

200X活塞可调式减压阀(水力控制阀)是使用于管道通径大于500mm的水系统中减压阀门。200X活塞可调式减压阀可根据下游所需的压力,将上游不稳定的高压介质,减压到符合规定的下游压力。该规定压力事先在导阀上设定,通过导阀的启闭来控制活塞的上下运动,从而达到下游压力的稳定。上海赛泰泵阀有限公司开发生产的200X活塞可调式减压阀质量稳定,适用于各种水用管路的减压作用。

 活塞可调式减压阀
活塞可调式减压阀
活塞可调式减压阀结构图
活塞可调式减压阀结构图1、导阀 2、球阀 3、针型阀

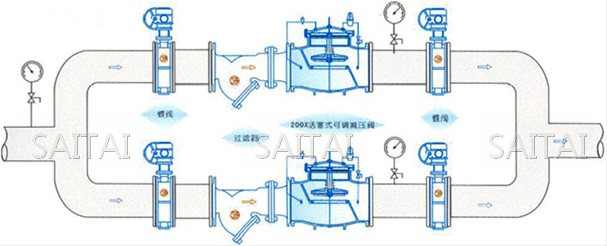

典型安装图

活塞可调式减压阀典型安装示意图
活塞可调式减压阀典型安装示意图

主要外形尺寸

DN 500 600 700 800
L 1075 1230 1300 1450
H1 620 695 930 950
H 750 850 1120 1150

注:
1.本网页的活塞可调式减压阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
