活塞式缓闭止回阀

产品概述

300X活塞式缓闭止回阀(水力控制阀)是利用液压控制原理,通过管道中介质自身的压力来实现活塞的上下运动,从而控制主阀的启闭。300X活塞式缓闭止回阀的主阀盘关闭的快慢,是靠调节出口球阀的开度来实现。上海赛泰泵阀有限公司生产的缓闭止回阀仅限于DN500mm以上,DN500mm口径以下的为隔膜式。

 活塞式缓闭止回阀
活塞式缓闭止回阀
活塞式缓闭止回阀结构图
活塞式缓闭止回阀结构图1、过滤器 2、球阀 3、针止回阀 4、针阀

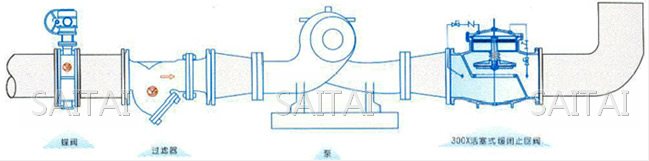

典型安装图

活塞式缓闭止回阀典型安装示意图
活塞式缓闭止回阀典型安装示意图

主要外形尺寸

DN 500 600 700 800
L 1075 1230 1300 1450
H1 620 695 930 950
H 750 850 1120 1150

注:
1.本网页的活塞式缓闭止回阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
