活塞式安全泄压阀

产品概述

500X活塞式安全泄压阀(水力控制阀)是一种稳定上游压力于某一固定值的专用阀门,根据实际使用情况,事先在先导阀上设定固定值。安装了500X活塞式安全泄压阀后当上游压力高于设定值时,先导阀会自动打开,活塞上腔压力降低,主阀打开,泄压维持上游压力稳定。上海赛泰泵阀有限公司生产的500X活塞式安全泄压阀适用于各种水用管道的安全泄压。

 活塞式安全泄压阀
活塞式安全泄压阀
活塞式安全泄压阀结构图
活塞式安全泄压阀结构图1、小球阀 2、导阀 3、小球阀 4、小球阀 5、针形阀 6、小球阀

典型安装图

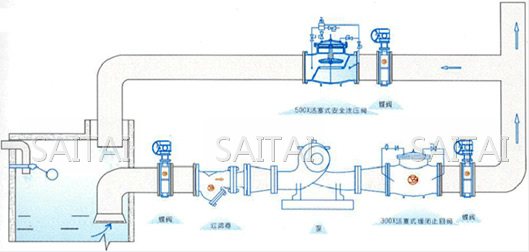

活塞式安全泄压阀典型安装示意图
活塞式安全泄压阀典型安装示意图

主要外形尺寸

DN 500 600 700 800
L 1075 1230 1300 1450
H1 620 695 930 950
H 750 850 1120 1150

注:
1.本网页的活塞式安全泄压阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
