SOW型蜗壳式单级双吸离心泵

SOW型蜗壳式单级双吸离心泵(简称:SOW蜗壳式中开泵),系属新型蜗壳式单级双吸中开离心泵类产品。主要供输送温度不高于105°C的清水或理化性质类似于水的液体。SOW蜗壳式单级双吸离心泵适用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶、炼油工业(一般性液体)等输送液体的场合。

SOW型蜗壳式单级双吸离心泵
SOW型蜗壳式单级双吸离心泵

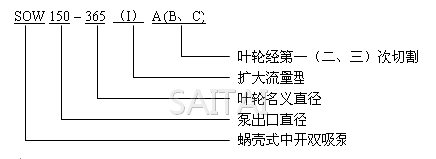

SOW蜗壳式中开泵型号意义

SOW蜗壳式中开泵型号意义
SOW蜗壳式中开泵型号意义

SOW蜗壳式中开泵的运行数据

出口直径:DN=80~500mm
流量:50~4200 m3/h(额定点)
扬程:H=7.6~160m(额定点)
许用工作压力:2.5MPa
许用试验压力:3.75MPa
介质:清水或物理化学性质类似于清水的其它液体(固体颗粒≤80mg/L)
温度:≤105°C
水力:经优化设计三水力模型,不仅使泵具有优异的水力性能,并且没有轴向力(理论上)这一困扰水泵特别是大型水泵运行的难题。泵体、泵盖、叶轮经精密铸造,过流表面光滑提高了泵的抗汽蚀性能和效率。
密封:根据输送介质或用户要求采用填料密封或机械密封,不受转向限制。对于填料密封,有足够的空间用于更换填料。
SOW蜗壳式单级双吸离心泵的工作条件:
许用工作压力为2.5MPa;即泵入口压力+泵扬程≤2.5MPa。根据泵壳承受的最大压力,泵体和泵盖材质采用灰口铸铁(1.6MPa)、球墨铸铁(2.0MPa)、铸钢(2.5MPa)。在订货时敬请注明泵的承压情况或材质。
介质:温度≤105°C的清水或物理化学性质类似清水的其它液体(固体颗粒≤80mg/L)。
轴承: 采用油脂润滑的封闭式滚动轴承,维护简单,运行时间长 配备恒定油位的油杯,也可用稀油润滑 选用进口(SKF、NSK、NTN)高质量轴承,运行平稳,噪音低,使用寿命长。

SOW蜗壳式中开泵主要零件材质与结构

零件名称 可供选择的材料(可另选)
45、2Cr13(不锈钢)
泵体、泵盖 HT250、QT400-15(球墨铸铁)、ZG230-450
叶轮 HT200、ZCuSn11(青铜)ZG1Cr18Ni9(不锈钢)
密封环 HT250、QT400-15(球墨铸铁)ZCuSn11(青铜)、ZG1Cr18Ni9(不锈钢)

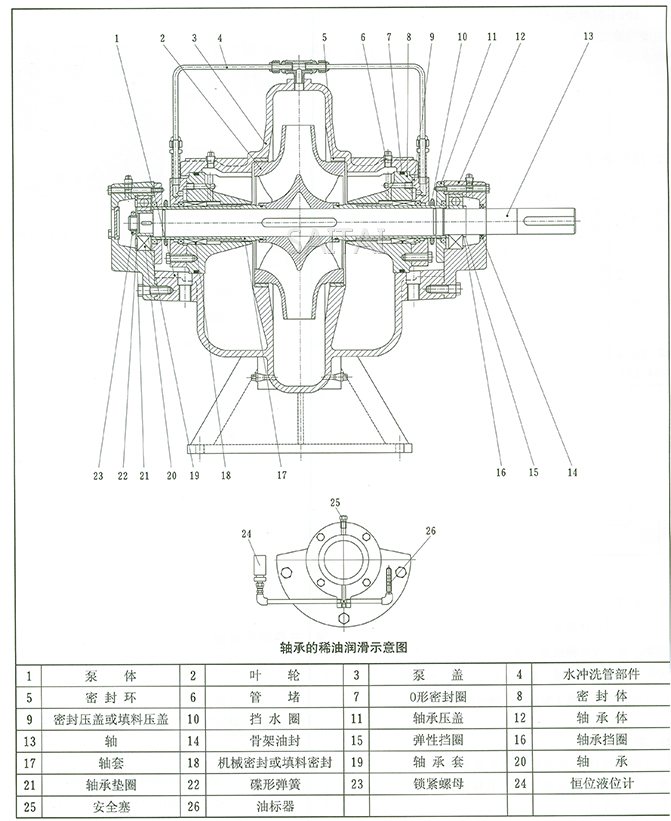

SOW蜗壳式中开泵结构图
SOW蜗壳式中开泵结构图
1 泵体 2 叶轮 3 泵盖 4 水冲洗管部件
5 密封环 6 管堵 7 O形密封圈 8 密封体
9 密封压盖或填料压盖 10 挡水圈 11 轴承压盖 12 轴承体
13 14 骨架油封 15 弹性挡圈 16 轴承挡圈
17 轴套 18 机械密封或填料密封 19 轴承套 20 轴承
21 轴承垫圈 22 碟形弹簧 23 锁紧螺母 24 恒位液位计
25 安全塞 26 油标器

结构紧凑、稳定性好。SOW蜗壳式单级双吸离心泵为泵壳中开结构,进出口均在泵体上,检修时只需吊出泵盖,转子部件便可移出进行检修作业,而不需拆卸管路,十分方便。 根据需要电动机(驱动机)可以在左端也可在右端,方便现场安装。结构上缩短转子部件轴向尺寸,轴的钢性更好,运行更稳定可靠。设有泵体密封环,而叶轮密封环为可选用件。密封环磨损后可以更换,减少了运行维护费用。

SOW蜗壳式中开泵主要零件材质

零件名称 可供选择的材料(可另选)
45、2Cr13(不锈钢)
泵体、泵盖 HT250、QT400-15(球墨铸铁)、ZG230-450
叶轮 HT200、ZcuSn11(青铜)ZG1Cr18Ni9(不锈钢)
密封环 HT250、QT400-15(球墨铸铁)、
ZcuSn11(青铜)ZG1Cr18Ni9(不锈钢)

SOW蜗壳式中开泵性能参数

型号 流量Q
(m3/h)
扬程H
(m)
转速n
(r/min)
效率η
(%)
功率P(KW) (NPSH)
R (m)
吸入口径
Ds (mm)
轴功率 电机功率
80-220(Ⅰ) 82.8 13.8 1450 82 3.8 5.5 2.1 125
  163.8 55 2900 82 29.98 37 5.1 125
80-220 65.2 12.8 1450 81 2.8 4 2.2 125
  133.6 51 2900 81 22.9 30 4 125
80-280(Ⅰ) 103.7 22.5 1450 78.5 8.1 11 2.8 125
  207 90 2900 78.5 64.6 75 7.0 125
80-280 85.3 20.7 1450 77 6.2 7.5 2.4 125
  171 82.5 2900 77 49.9 75 7.0 125
80-350(Ⅰ) 113.4 38.8 1450 71.5 16.7 22 2.8 125
80-350 99 35.5 1450 73 13.1 15 3 125
100-260(Ⅰ) 144 18.8 1450 82.5 8.9 11 2.9 150
  288 75 2900 82.5 71.3 90 9 150
100-260 122.4 17 1450 81.5 7 11 2.4 150
  244.8 68 2900 81.5 55.6 75 8.6 150
100-320(Ⅰ) 184.7 31.2 1450 80 19.6 22 3.1 150
  367.2 12.3 2900 80 153.8 200 13.7 150
100-320 140.4 29.5 1450 78 14.1 18.5 2.7 150
  282.6 119 2900 78 117.4 132 10.2 150
100-400(Ⅰ) 184.5 52 1450 73 35.8 45 3 150
100-400 162 52 1450 72 31.4 37 3.6 150
125-240(Ⅰ) 273.6 14.8 1450 85.5 13 18.5 2.3 200
  532.7 60 2900 85.5 101.8 132 9.9 200
125-240 255.6 15.1 1450 84.5 12.4 15 2.7 200
  471.6 60.5 2900 84.5 92 110 12.1 200
125-300(Ⅰ) 269 27 1450 84 23.6 30 2.4 200
  534.6 108 2900 84 187.2 200 10.9 200
125-300 241.2 25 1450 83 19.8 30 2.4 200
  478.8 100 2900 83 157.1 200 10.9 200
125-380(Ⅰ) 309.6 47 1450 80 49.5 75 2.6 200
125-380 277.2 43 1450 79 41.1 55 2.9 200
125-480(Ⅰ) 327.6 76 1450 80 84.8 110 2.8 200
125-480 293.4 69.5 1450 79 70.3 90 3.2 200
150-280(Ⅰ) 442.8 21 1450 87 29.1 37 2.9 200
150-280 396 20.4 1450 86 25.6 30 3 200
150-350(Ⅰ) 446.4 38 1450 85 54.3 75 3 200
150-350 406.8 35 1450 84 46.2 55 3 200
150-450(Ⅰ) 514.8 66 1450 82 112.8 132 3.5 200
150-450 439.2 60 1450 81 88.6 110 3.9 200
150-570(Ⅰ) 583.2 105 1450 80 208.5 250 4.2 200
150-570 536.4 90 1450 79 166.4 200 4.7 200250
200-340(Ⅰ) 694.8 30 1450 87.5 64.9 75 3.8 250
200-340 637.2 28 1450 86.5 56.2 75 3 250
200-410(Ⅰ) 709.2 52 1450 86.5 116.1 132 3.9 250
200-410 648 48 1450 85.5 99.1 110 3.5 250
200-530(Ⅰ) 817.2 91 1450 83 244 280 4 250
200-530 734.4 81.7 1450 83 199.3 250 3.5 250
200-660(Ⅰ) 792 150 1450 80 404.4 450 3.6 250
200-660 720 132.5 1450 79 328.9 400 3.4 250
250-390(Ⅰ) 1051.2 39 1450 88 126.9 160 4.7 300
250-390 1029.6 37 1450 87 119.2 132 4.7 300
250-470(Ⅰ) 1173.6 66 1450 87 242.5 280 4.5 300
250-470 1080 54.5 1450 84 190.8 220 4.1 300
250-610(Ⅰ) 1242 116 1450 84 467.1 560 4.6 300
250-610 1044 104 1450 83 356.7 400 3.7 300
330-330(Ⅰ) 1098 24.5 1450 86 85.2 110 5.3 350
330-300 936 23 1450 85 69 90 4.1 350
330-450(Ⅰ) 1677.6 53 1450 88 275.2 315 7.1 400
330-450 1620 51.5 1450 87.5 259.6 315 6.9 400
300-550(Ⅰ) 1764 94 1450 86 519.7 630 5.7 400
300-550 1548 80 1450 84.5 399.1 450 5.15 400
300-710(Ⅰ) 1836 160 1450 85 941.2 1120 4.95 400
300-710 1688.4 139 1450 83.5 769.4 900 5.15 400
350-370(Ⅰ) 1731.6 32 1450 86.5 174.5 200 3.05 400
350-380 1422 31 1450 85.5 140.4 160 6.2 400
350-440(Ⅰ) 2743.2 43.5 1450 87.5 371.4 450 12.2 400
350-440 2232 42.5 1450 86.5 298.6 355 9 400
350-520(Ⅰ) 2610 70 1450 88.5 562.2 630 10.7 400
350-520 2448 67 1450 88 507.6 630 9.9 400
350-640(Ⅰ) 2196 125 1450 85 879 1000 7 450
400-550(Ⅰ) 2628 86 1450 85 724 800 7 500
400-550 2196 63.5 1450 86 442 500 5.6 500
400-600(Ⅰ) 3150 113 1450 86 1127 1250 7.5 500
400-600 2484 90 1450 86 708 800 6.8 500
500-520(Ⅰ) 3240 25 960 87 260 315 5 600
500-520 2770 22 960 86 200 220 4 600
500-650(Ⅰ) 3450 42 960 88.5 460 500 5.5 600
500-650 3000 35 960 87 315 355 5 600
500-710(Ⅰ) 3900 65 960 88.5 800 900 5.3 600
500-710 3000 50 960 87 465 560 5.5 600
500-800(Ⅰ) 3600 80 960 89 1040 1120 7 600
500-800 3300 62 960 88 700 800 5 600
500-860(Ⅰ) 4200 112 960 89 1450 1600 6.8 600
500-860 3600 90 960 88.5 1020 1120 5.5 600
600-540-A 4680 24 960 87 365 400 6 700
600-540-B 3960 20 960 85 260 280 6 700
600-620-A 4680 39 960 88 580 630 8 700
600-620-B 3700 33 960 87 400 450 6 700
600-710-A 4620 58 960 89 819 900 5.8 700
600-710-B 3600 54 960 88 600 710 5 700
600-830-A 5500 84 960 89 1412 1600 8.8 700
600-830-B 4320 66 960 88 920 1000 5.8 700
700-590-A 6500 31 960 87 630 710 8 800
700-590-B 5000 24 960 87 380 400 8 800
700-710-A 6480 44 960 87 880 1000 7.8 800
700-710-B 5680 40 960 86 700 800 8.5 800
700-820-A 7400 80 960 89 1800 2000 8.5 800
700-820-B 5400 60 960 88 1020 1120 6.5 800
800-740-A 9000 26 721 87 780 900 6.8 900
800-740-B 7200 22 725 86 510 560 6 900
800-840-A 9000 46 725 88 1300 1400 6 900
800-800-B 7560 43 725 87 1050 1120 6 900
800-970-A 9700 62 725 89 1860 2000 6 900
800-970-B 7920 52 725 89 1300 1400 5.8 900
900-1050-A 13680 56.5 590 92 2287 2500 6.2 1000
250-800 1296 216 1485 83 929 1120 4.5 300
400-675 2232 69.2 985 88 478 560 3.7 500
400-900 2880 135 985 88 1204 1400 6.5 500
600-670 6480 40 980 89.5 789 900 7.6 700
800-670 6480 14.5 590 87.5 292 355 3.6 900
900-970 12200 33 590 90.5 1213 1400 5.8 1000
1000-1170 16236 31.1 490 92 1496 1600 5.4 1200

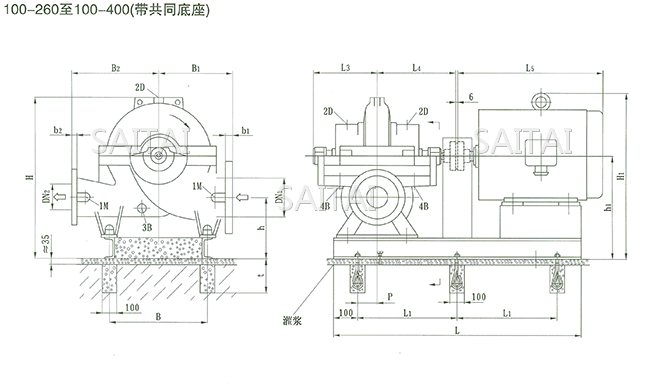

SOW中开泵(100-260 ~ 100-400)安装尺寸

SOW中开泵(100-260 ~ 100-400)安装尺寸
SOW中开泵(100-260 ~ 100-400)安装尺寸
泵型号 法兰尺寸 泵尺寸 重量(kg)
DN1 DN2 b1 b2 B1 B2 L4 H≤ L3 含水量
100-260 150 100 28 24 330 330 415 760 300 210 20
100-320 225 25
100-400 370 370 245 30

SOW中开泵(125-240 ~ 125-480)安装尺寸

SOW中开泵(125-240 ~ 125-480)安装尺寸
SOW中开泵(125-240 ~ 125-480)安装尺寸
泵型号 法兰尺寸 泵尺寸 重量(kg)
DN1 DN2 b1 b2 B1 B2 L4 H≤ L3 含水量
125-240 200 125 30 26 370 370 515 825 366 250 35
125-300 275 40
125-380 300 45
125-480 450 450 335 55

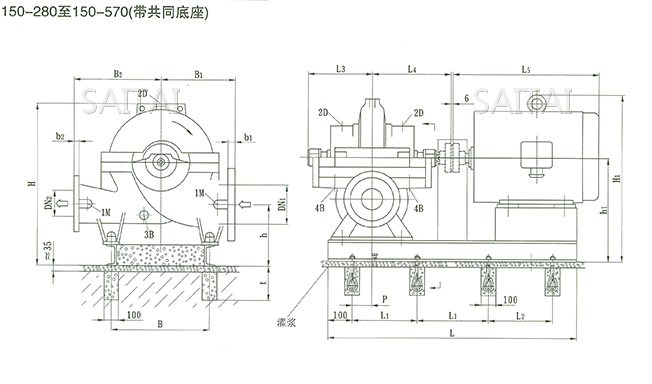

SOW中开泵(150-280 ~ 150-570)安装尺寸

SOW中开泵(150-280 ~ 150-570)安装尺寸
SOW中开泵(150-280 ~ 150-570)安装尺寸
泵型号 法兰尺寸 泵尺寸 重量(kg)
DN1 DN2 b1 b2 B1 B2 L4 H≤ L3 含水量
150-280 200 150 30 28 400 4020 515 1050 366 347 50
150-350 359 50
150-450 450 450 590 399 436 75
150-570 600 600 646 90

SOW中开泵(200-340 ~ 200-660)安装尺寸

SOW中开泵(200-340 ~ 200-660)安装尺寸
SOW中开泵(200-340 ~ 200-660)安装尺寸
泵型号 法兰尺寸 泵尺寸 重量(kg)
DN1 DN2 b1 b2 B1 B2 L4 H≤ L3 含水量
200-340 250 200 32 30 450 450 590 1050 399 450 80
200-410 500 500 517 95
200-530 600 655 464 840 115
200-660 650 550 990 140

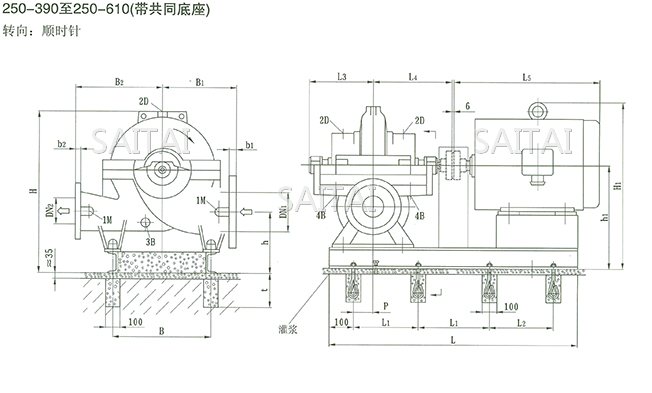

SOW中开泵(250-390 ~ 250-610)安装尺寸

SOW中开泵(250-390 ~ 250-610)安装尺寸
SOW中开泵(250-390 ~ 250-610)安装尺寸
泵型号 法兰尺寸 泵尺寸 重量(kg)
DN1 DN2 b1 b2 B1 B2 L4 H≤ L3 含水量
250-390 300 250 36 32 500 500 655 1275 464 665 125
250-470 550 550 730 515 830 145
250-610 650 1215 180

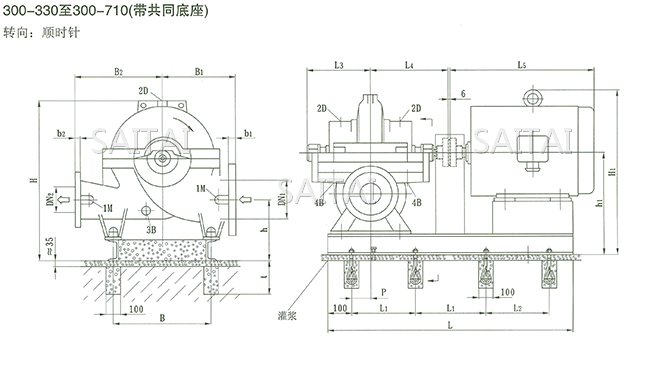

SSOW中开泵(300-330 ~ 300-710)安装尺寸

SOW中开泵(300-330 ~ 300-710)安装尺寸
SOW中开泵(300-330 ~ 300-710)安装尺寸
泵型号 法兰尺寸 泵尺寸 重量(kg)
DN1 DN2 b1 b2 B1 B2 L4 H≤ L3 含水量
300-330 350 300 40 36 550 500 655 1430 464 630 100
300-450 400 44 36 650 550 730 515 905 190
300-550 700 650 810 585 1425 225
300-710 750 1690 275

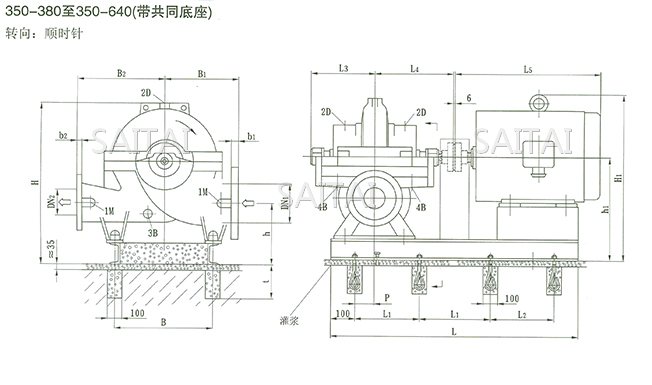

SOW中开泵(350-380 ~ 350-640)安装尺寸

SOW中开泵(350-380 ~ 350-640)安装尺寸
SOW中开泵(350-380 ~ 350-640)安装尺寸
泵型号 法兰尺寸 泵尺寸 重量(kg)
DN1 DN2 b1 b2 B1 B2 L4 H≤ L3 含水量
350-380 400 350 44 40 650 550 730 1415 515 865 160
350-440 400 44 750 650 810 585 1285 240
350-520 400 44 700 1395 290
350-640 400 44 740 670 910 1550 710 1753 324

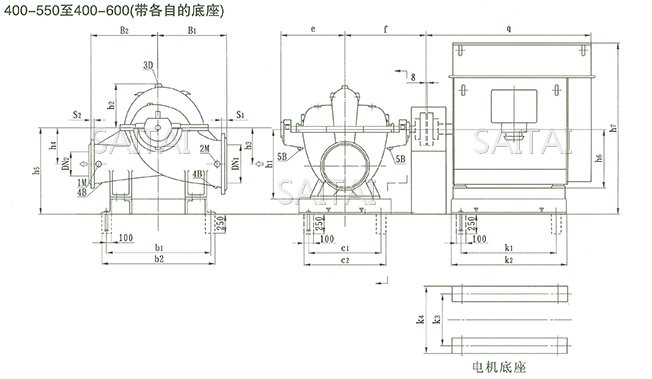

SOW中开泵(400-550 ~ 400-600)安装尺寸

SOW中开泵(400-550 ~ 400-600)安装尺寸
SOW中开泵(400-550 ~ 400-600)安装尺寸
泵型号 法兰尺寸 泵尺寸 重量kg
DN1 DN2 S1 S2 B1 B2 e f h1 h2 h3 h4 l1 l2 l3 b1 b2 b3 b4
400-550 500 400 42 38 800 750 585 950 900 613 425 545 650 650 1110 400 400 250 250 1800
400-600 800 750 900 1115 900 557 425 500 650 650 1110 400 400 250 250 1950

SOW中开泵(500-520 ~ 500-860)安装尺寸

SOW中开泵(500-520 ~ 500-860)安装尺寸
SOW中开泵(500-520 ~ 500-860)安装尺寸
泵型号 法兰尺寸 泵尺寸 重量kg
DN1 DN2 S1 S2 B1 B2 e f h1 h2 h3 h4 l1 l2 l3 b1 b2 b3 b4
500-520 600 500 48 42 850 550 820 1025 900 560 475 475 460 610 1440 700 1000 140 290 1528
500-650 850 800 900 1115 920 600 495 495 660 660 1440 700 1000 340 340 2301
500-710 1050 850 855 1085 1000 620 550 620 710 810 1540 700 1100 390 490 2967
500-800 1000 900 900 1175 1050 660 600 600 760 860 1540 725 1100 440 540 3483
500-860 1050 950 920 1210 1100 710 650 650 810 900 1440 750 1000 490 590 4659

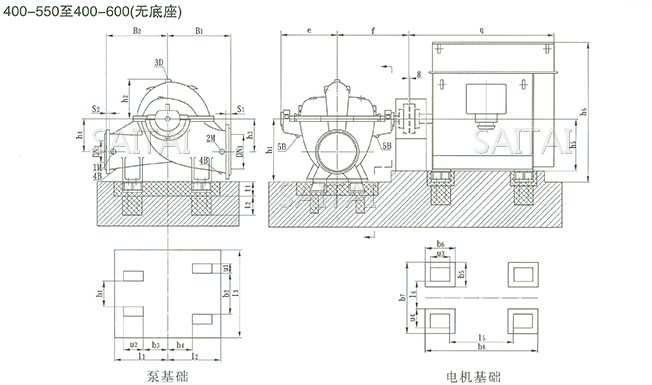

SOW中开泵(400-550 ~ 400-600)安装尺寸

SOW中开泵(400-550 ~ 400-600)安装尺寸
SOW中开泵(400-550 ~ 400-600)安装尺寸
泵型号 法兰尺寸 泵尺寸 底座尺寸 泵重量kg
DN1 DN2 S1 S2 B1 B2 e f h1 h2 h3 h4 h5 b1 b2 c1 c2
400-550 500 400 42 38 800 750 585 810 900 613 425 545 1100 1180 1260 810 1110 1600
400-600 800 750 900 1115 900 557 425 500 1100 1180 1260 810 1110 2100

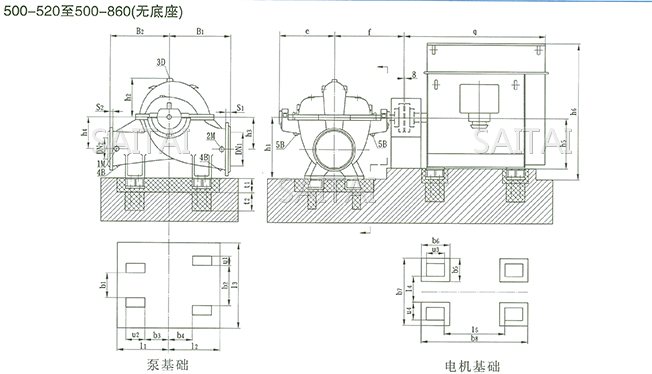

SOW中开泵(500-520 ~ 500-860)安装尺寸

SOW中开泵(500-520 ~ 500-860)安装尺寸
SOW中开泵(500-520 ~ 500-860)安装尺寸
泵型号 法兰尺寸 泵尺寸 底座尺寸 泵重量kg
DN1 DN2 S1 S2 B1 B2 e f h1 h2 h3 h4 h5 b1 b2 c1 c2
500-520 600 500 48 42 850 550 820 1025 900 560 475 475 1100 1220 1300 850 1150 1528
500-650 850 800 900 1115 920 600 495 495 1130 1320 1400 850 1150 2301
500-710 1050 850 850 1085 1000 620 550 620 1210 1620 1700 950 1250 2967
500-800 1050 900 900 1125 1050 660 600 600 1260 1720 1800 950 1250 3484
500-860 1050 950 920 1210 1100 710 650 650 1310 1820 1900 850 1150 4659

注:
1.本网页的SOW型蜗壳式单级双吸离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
